Contrôle ultrasonore des feuilles simples et doubles

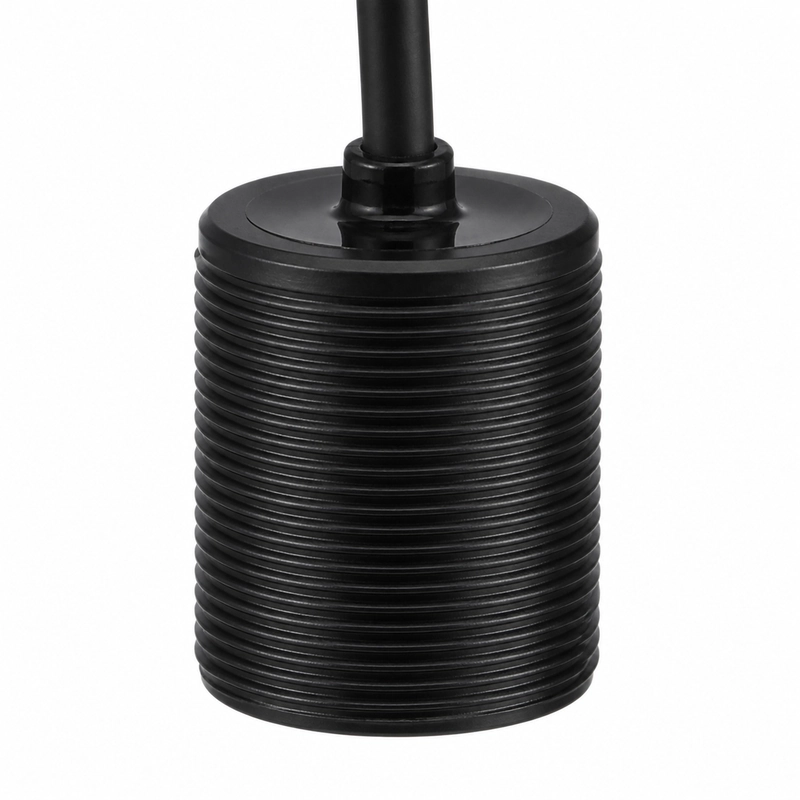

Le BBID-DSS-B est un transducteur ultrasonore de 125 kHz destiné à la détection des feuilles simples et doubles. Les applications documentées comprennent les machines d’impression et d’emballage, les systèmes d’alimentation papier, le contrôle de feuilles métalliques ou plastiques et la détection automatisée des doubles alimentations.
Sa portée indicative est de 0,12 à 2 m et son angle à mi-puissance à -3 dB atteint 13,5° ±10 %. Ces données servent à définir la position de contrôle et le trajet acoustique dans le mécanisme de manutention.
Caractéristiques techniques du BBID-DSS-B
| Paramètre | Spécification |
|---|---|
| Modèle | BBID-DSS-B |
| Fréquence centrale | 125 kHz ±5 % |
| Portée recommandée | 0,12 à 2 m |
| Impédance minimale | 600 Ω ±20 % |
| Capacité | 560 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <1 200 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Angle à mi-puissance | 13,5° ±10 % à -3 dB |
| Filetage de montage | M18 × 1,5 |
| Indice de protection | IP68 |
| Masse | 23 g ±5 % avec un câble de 1 m |
Implantation et adaptation électrique
L’intégration doit tenir compte du trajet acoustique, de la position de la cible et de l’espace disponible pour les feuilles de papier, de métal ou de plastique concernées. L’électronique d’émission et de réception doit accepter une impédance minimale de 600 Ω, une capacité de 560 pF à 1 kHz et une tension de crête inférieure à 1 200 Vpp.
Le transducteur possède un filetage M18 × 1,5. Il est spécifié de -40 à +80 °C, jusqu’à 3 kgf ou 0,3 MPa, avec un indice IP68. La masse de 23 g ±5 % correspond à un câble de 1 m.
Configurations acoustiques disponibles
| Fréquence centrale | Portée recommandée | Angle à mi-puissance à -3 dB | Montage |
|---|---|---|---|
| 125 kHz ±5 % | 0,12 à 2 m | 13,5° ±10 % | Filetage M18 × 1,5 |
| 200 kHz ±5 % | 0,10 à 1,5 m | 8° ±10 % | Filetage M18 × 1,5 |
| 200 kHz ±5 % | 0,15 à 1,5 m | 3,8° ±10 % | Se reporter au plan d’encombrement |
La spécification principale du BBID-DSS-B correspond à la configuration de 125 kHz. La source conserve « -B » dans la référence, sans définir ce suffixe comme une caractéristique distincte de performances ou de construction.
