超声波液体浓度与成分分析

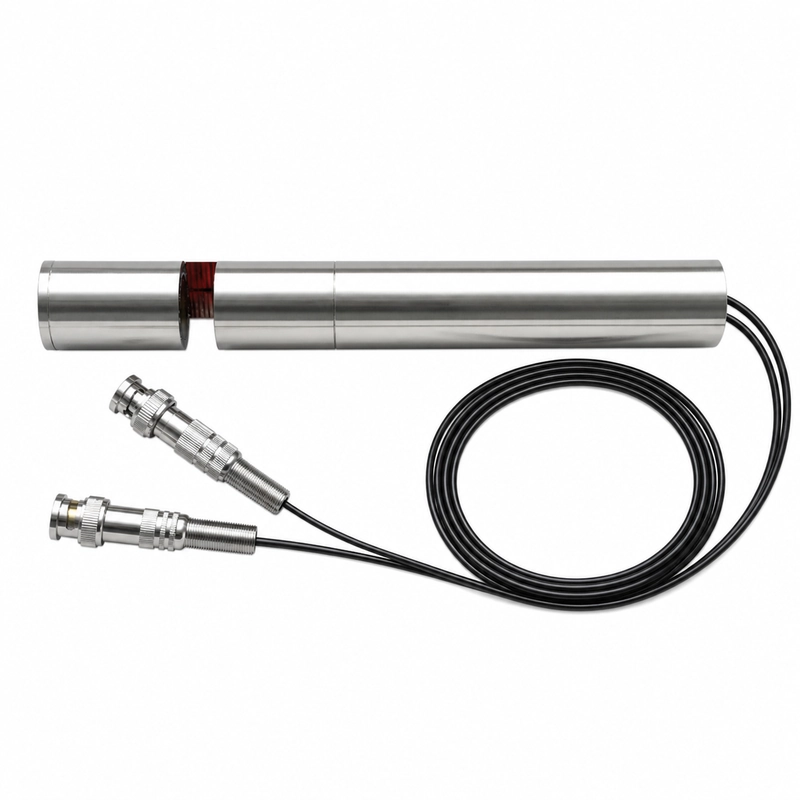

BBID-C 系列覆盖 65 kHz～2.1 MHz 多种中心频率，适用于电池电解液浓度、尿素溶液检测、工业液体成分分析以及声速或密度测量。不同频率档位具有各自的电气匹配、工作温度、压力能力、外壳材质和声学特性。
频率与电气配置
| 中心频率 | 最小阻抗 | 1 kHz 电容量 | 工作峰值电压 | 工作温度 | 工作压力 | 防护等级 |
|---|---|---|---|---|---|---|
| 65 kHz ±5% | 17,000 Ω ±20% | 450 pF ±20% | <1,000 Vpp | -40～+80℃ | ≤3 MPa | IP68 |
| 100 kHz ±5% | 8,000 Ω ±20% | 450 pF ±20% | <1,000 Vpp | -40～+80℃ | ≤3 MPa | IP68 |
| 200 kHz ±5% | 220 Ω ±20% | 800 pF ±20% | <300 Vpp | -10～+50℃ | 3 MPa | IP68 |
| 500 kHz ±5% | 85 Ω ±20% | 1,900 pF ±20% | <600 Vpp | -40～+80℃ | ≤1 MPa | IP68 |
| 1 MHz ±5% | 2,400 Ω ±20% | 800 pF ±20% | <300 Vpp | -40～+80℃ | ≤1 MPa | IP68 |
| 1.2 MHz ±5% | 40 Ω ±20% | 2,000 pF ±20% | <300 Vpp | -40～+80℃ | ≤1 MPa | IP68 |
| 2 MHz ±5% | 40 Ω ±20% | 1,600 pF ±20% | <150 Vpp | -40～+100℃ | ≤1 MPa | IP68 |
| 2.1 MHz ±5% | 13 Ω ±20% | 2,300 pF ±20% | <150 Vpp | -20～+80℃ | ≤1 MPa | IP68 |
已确认的声学与材质选项
| 频率档位 | 已确认选项 |
|---|---|
| 65 kHz | 不锈钢外壳 |
| 100 kHz | 不锈钢外壳 |
| 200 kHz | 钛合金外壳；另有不锈钢、-40～+80℃、最高 3 MPa 配置 |
| 500 kHz | 半功率角 5° ±10%；参考量程 0.3～30 m；1 MPa 与 3 MPa 压力配置 |
| 1 MHz | 半功率角 9° ±10%；PTFE（-40～+80℃）、304 不锈钢（-40～+100℃）和 304+PTFE（-40～+80℃）外壳选项 |
| 1.2 MHz | 半功率角 1.1° ±10%；钛合金外壳 |
| 2 MHz | 304 不锈钢外壳 |
| 2.1 MHz | 316 不锈钢外壳 |
应用与选型
- 电池电解液浓度检测
- 尿素溶液检测
- 工业液体成分分析
- 声速与密度测量
选型时应将频率、电气匹配、温度范围、压力等级、声程和接液材质作为同一组配置，与目标液体和仪器结构整体匹配。
