Analyse ultrasonore de la concentration et de la composition des liquides

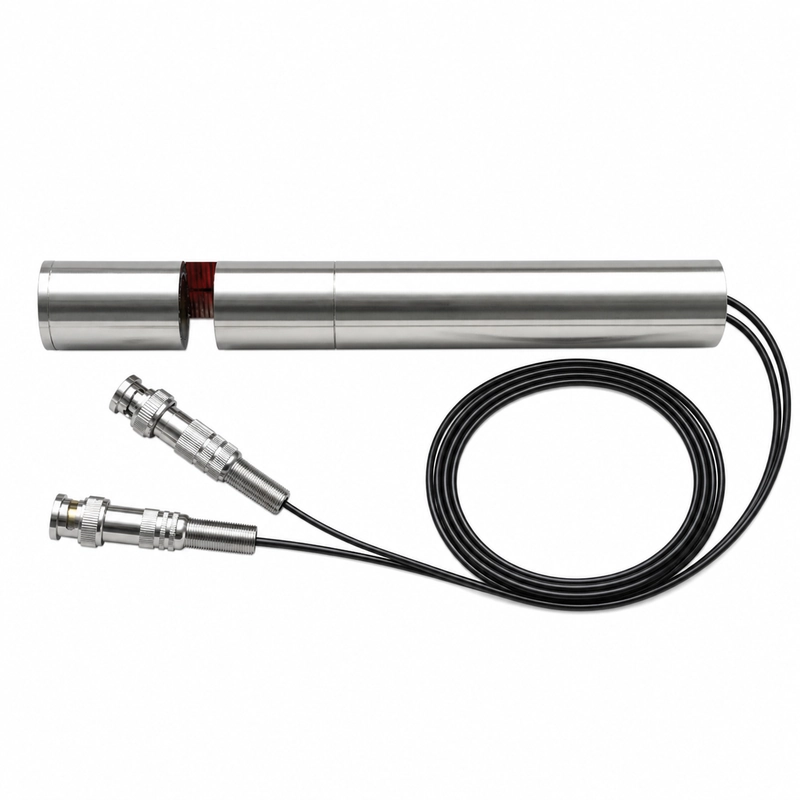

La série BBID-C couvre des fréquences centrales de 65 kHz à 2,1 MHz pour la concentration d’électrolyte de batterie, la mesure des solutions d’urée, l’analyse de la composition des liquides industriels ainsi que la mesure de la vitesse du son ou de la masse volumique. Chaque fréquence possède ses propres caractéristiques électriques, thermiques, mécaniques et acoustiques.
Configurations de fréquence et caractéristiques électriques
| Fréquence centrale | Impédance minimale | Capacité à 1 kHz | Tension de crête | Température de fonctionnement | Pression admissible | Indice de protection |
|---|---|---|---|---|---|---|
| 65 kHz ±5 % | 17 000 Ω ±20 % | 450 pF ±20 % | <1 000 Vpp | -40 à +80 °C | ≤3 MPa | IP68 |
| 100 kHz ±5 % | 8 000 Ω ±20 % | 450 pF ±20 % | <1 000 Vpp | -40 à +80 °C | ≤3 MPa | IP68 |
| 200 kHz ±5 % | 220 Ω ±20 % | 800 pF ±20 % | <300 Vpp | -10 à +50 °C | 3 MPa | IP68 |
| 500 kHz ±5 % | 85 Ω ±20 % | 1 900 pF ±20 % | <600 Vpp | -40 à +80 °C | ≤1 MPa | IP68 |
| 1 MHz ±5 % | 2 400 Ω ±20 % | 800 pF ±20 % | <300 Vpp | -40 à +80 °C | ≤1 MPa | IP68 |
| 1,2 MHz ±5 % | 40 Ω ±20 % | 2 000 pF ±20 % | <300 Vpp | -40 à +80 °C | ≤1 MPa | IP68 |
| 2 MHz ±5 % | 40 Ω ±20 % | 1 600 pF ±20 % | <150 Vpp | -40 à +100 °C | ≤1 MPa | IP68 |
| 2,1 MHz ±5 % | 13 Ω ±20 % | 2 300 pF ±20 % | <150 Vpp | -20 à +80 °C | ≤1 MPa | IP68 |
Options acoustiques et matériaux confirmés
| Fréquence | Option confirmée |
|---|---|
| 65 kHz | Boîtier en acier inoxydable |
| 100 kHz | Boîtier en acier inoxydable |
| 200 kHz | Boîtier en alliage de titane ; option en acier inoxydable de -40 à +80 °C et jusqu’à 3 MPa |
| 500 kHz | Angle à mi-puissance de 5° ±10 % ; portée de référence de 0,3 à 30 m ; options de pression de 1 MPa et 3 MPa |
| 1 MHz | Angle à mi-puissance de 9° ±10 % ; boîtiers en PTFE (-40 à +80 °C), acier inoxydable 304 (-40 à +100 °C) ou 304+PTFE (-40 à +80 °C) |
| 1,2 MHz | Angle à mi-puissance de 1,1° ±10 % ; boîtier en alliage de titane |
| 2 MHz | Boîtier en acier inoxydable 304 |
| 2,1 MHz | Boîtier en acier inoxydable 316 |
Applications et sélection
- Mesure de la concentration d’électrolyte de batterie
- Mesure des solutions d’urée
- Analyse de la composition des liquides industriels
- Mesure de la vitesse du son et de la masse volumique
La fréquence, l’adaptation électrique, la plage thermique, la pression, le trajet acoustique et le matériau en contact avec le liquide doivent être sélectionnés comme une configuration cohérente pour le fluide et la géométrie de l’instrument.
