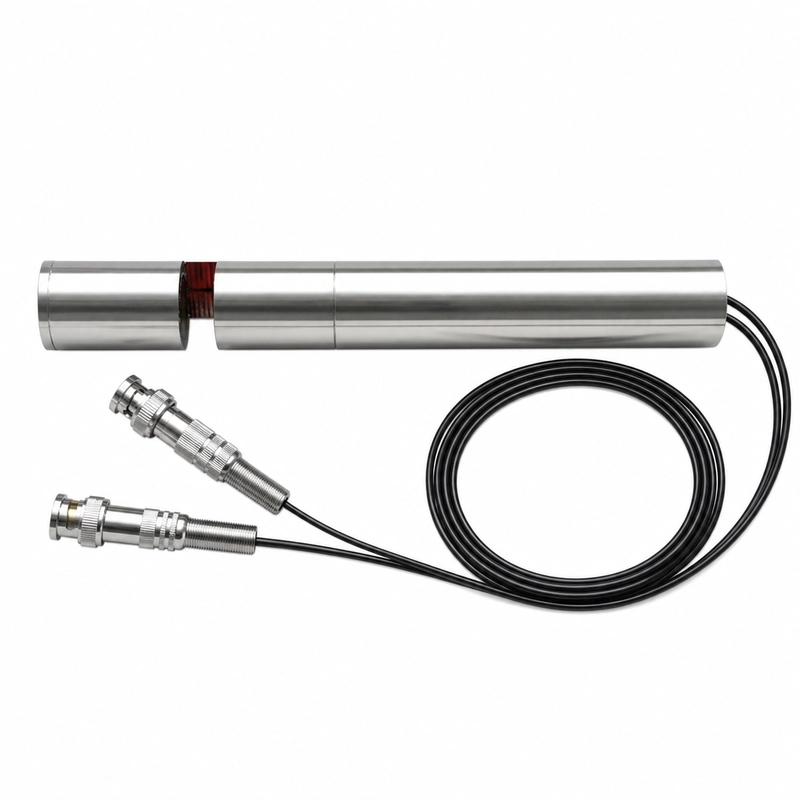

Análisis ultrasónico de concentración y composición de líquidos
La serie BBID-C cubre frecuencias centrales de 65 kHz a 2,1 MHz para concentración de electrolitos de baterías, medición de soluciones de urea, análisis de composición de líquidos industriales y medición de velocidad del sonido o densidad. Cada frecuencia dispone de sus propias características eléctricas, térmicas, mecánicas y acústicas.
Configuraciones de frecuencia y datos eléctricos
| Frecuencia central | Impedancia mínima | Capacitancia a 1 kHz | Tensión de pico | Temperatura de trabajo | Presión admisible | Grado de protección |
|---|---|---|---|---|---|---|
| 65 kHz ±5 % | 17.000 Ω ±20 % | 450 pF ±20 % | <1.000 Vpp | -40 a +80 °C | ≤3 MPa | IP68 |
| 100 kHz ±5 % | 8.000 Ω ±20 % | 450 pF ±20 % | <1.000 Vpp | -40 a +80 °C | ≤3 MPa | IP68 |
| 200 kHz ±5 % | 220 Ω ±20 % | 800 pF ±20 % | <300 Vpp | -10 a +50 °C | 3 MPa | IP68 |
| 500 kHz ±5 % | 85 Ω ±20 % | 1.900 pF ±20 % | <600 Vpp | -40 a +80 °C | ≤1 MPa | IP68 |
| 1 MHz ±5 % | 2.400 Ω ±20 % | 800 pF ±20 % | <300 Vpp | -40 a +80 °C | ≤1 MPa | IP68 |
| 1,2 MHz ±5 % | 40 Ω ±20 % | 2.000 pF ±20 % | <300 Vpp | -40 a +80 °C | ≤1 MPa | IP68 |
| 2 MHz ±5 % | 40 Ω ±20 % | 1.600 pF ±20 % | <150 Vpp | -40 a +100 °C | ≤1 MPa | IP68 |
| 2,1 MHz ±5 % | 13 Ω ±20 % | 2.300 pF ±20 % | <150 Vpp | -20 a +80 °C | ≤1 MPa | IP68 |
Opciones acústicas y materiales confirmados
| Frecuencia | Opción confirmada |
|---|---|
| 65 kHz | Carcasa de acero inoxidable |
| 100 kHz | Carcasa de acero inoxidable |
| 200 kHz | Carcasa de aleación de titanio; opción de acero inoxidable de -40 a +80 °C y hasta 3 MPa |
| 500 kHz | Ángulo de semipotencia de 5° ±10 %; alcance de referencia de 0,3 a 30 m; opciones de presión de 1 MPa y 3 MPa |
| 1 MHz | Ángulo de semipotencia de 9° ±10 %; carcasas de PTFE (-40 a +80 °C), acero inoxidable 304 (-40 a +100 °C) o 304+PTFE (-40 a +80 °C) |
| 1,2 MHz | Ángulo de semipotencia de 1,1° ±10 %; carcasa de aleación de titanio |
| 2 MHz | Carcasa de acero inoxidable 304 |
| 2,1 MHz | Carcasa de acero inoxidable 316 |
Aplicaciones y selección
- Medición de concentración del electrolito de baterías
- Medición de soluciones de urea
- Análisis de composición de líquidos industriales
- Medición de velocidad del sonido y densidad
La frecuencia, la adaptación eléctrica, el intervalo térmico, la presión, el trayecto acústico y el material en contacto con el líquido deben seleccionarse como una configuración compatible con el fluido y la geometría del instrumento.
