Ultraschallanalyse von Flüssigkeitskonzentration und -zusammensetzung

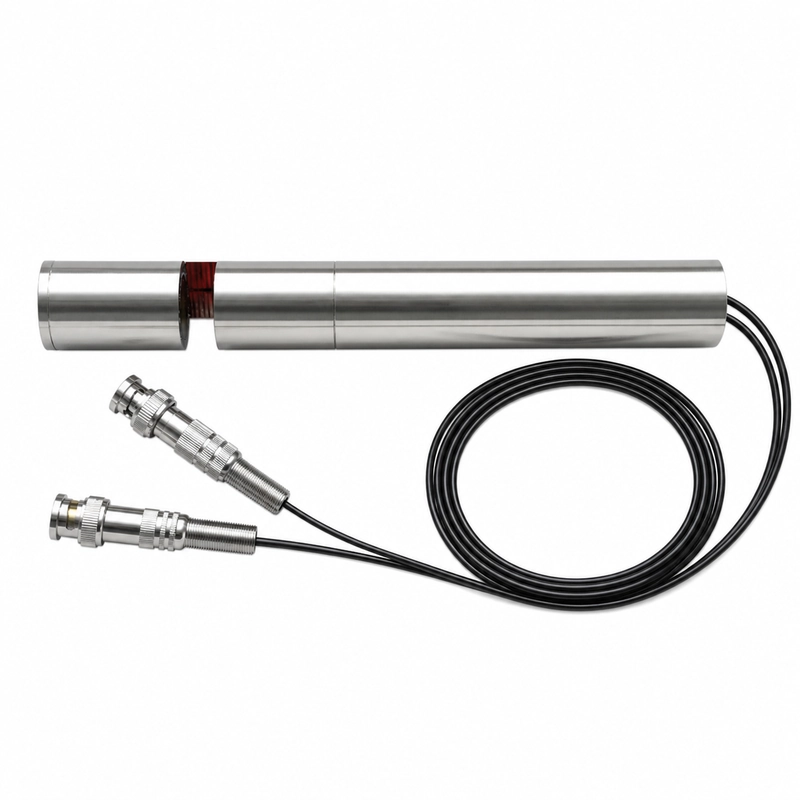

Die BBID-C Serie deckt Mittenfrequenzen von 65 kHz bis 2,1 MHz für die Konzentrationsmessung von Batterieelektrolyten, Harnstofflösungen, die Analyse industrieller Flüssigkeiten sowie Schallgeschwindigkeits- oder Dichtemessungen ab. Jede Frequenz besitzt eigene elektrische, thermische, mechanische und akustische Kenndaten.
Frequenz- und elektrische Ausführungen
| Mittenfrequenz | Minimale Impedanz | Kapazität bei 1 kHz | Spitzenspannung | Betriebstemperatur | Druckfestigkeit | Schutzart |
|---|---|---|---|---|---|---|
| 65 kHz ±5 % | 17.000 Ω ±20 % | 450 pF ±20 % | <1.000 Vpp | -40 bis +80 °C | ≤3 MPa | IP68 |
| 100 kHz ±5 % | 8.000 Ω ±20 % | 450 pF ±20 % | <1.000 Vpp | -40 bis +80 °C | ≤3 MPa | IP68 |
| 200 kHz ±5 % | 220 Ω ±20 % | 800 pF ±20 % | <300 Vpp | -10 bis +50 °C | 3 MPa | IP68 |
| 500 kHz ±5 % | 85 Ω ±20 % | 1.900 pF ±20 % | <600 Vpp | -40 bis +80 °C | ≤1 MPa | IP68 |
| 1 MHz ±5 % | 2.400 Ω ±20 % | 800 pF ±20 % | <300 Vpp | -40 bis +80 °C | ≤1 MPa | IP68 |
| 1,2 MHz ±5 % | 40 Ω ±20 % | 2.000 pF ±20 % | <300 Vpp | -40 bis +80 °C | ≤1 MPa | IP68 |
| 2 MHz ±5 % | 40 Ω ±20 % | 1.600 pF ±20 % | <150 Vpp | -40 bis +100 °C | ≤1 MPa | IP68 |
| 2,1 MHz ±5 % | 13 Ω ±20 % | 2.300 pF ±20 % | <150 Vpp | -20 bis +80 °C | ≤1 MPa | IP68 |
Bestätigte akustische und Werkstoffoptionen
| Frequenz | Bestätigte Option |
|---|---|
| 65 kHz | Edelstahlgehäuse |
| 100 kHz | Edelstahlgehäuse |
| 200 kHz | Titanlegierungsgehäuse; Edelstahlausführung von -40 bis +80 °C und bis 3 MPa |
| 500 kHz | Halbwertswinkel 5° ±10 %; Referenzbereich 0,3 bis 30 m; Druckausführungen für 1 MPa und 3 MPa |
| 1 MHz | Halbwertswinkel 9° ±10 %; Gehäuseoptionen aus PTFE (-40 bis +80 °C), Edelstahl 304 (-40 bis +100 °C) oder 304+PTFE (-40 bis +80 °C) |
| 1,2 MHz | Halbwertswinkel 1,1° ±10 %; Gehäuse aus Titanlegierung |
| 2 MHz | Gehäuse aus Edelstahl 304 |
| 2,1 MHz | Gehäuse aus Edelstahl 316 |
Anwendungen und Auswahl
- Konzentrationsmessung von Batterieelektrolyt
- Messung von Harnstofflösungen
- Analyse industrieller Flüssigkeitszusammensetzung
- Messung von Schallgeschwindigkeit und Dichte
Frequenz, elektrische Anpassung, Temperaturbereich, Druckfestigkeit, Schallweg und medienberührter Werkstoff sind als zusammengehörige Ausführung passend zur Flüssigkeit und Gerätegeometrie auszuwählen.
