产品概述

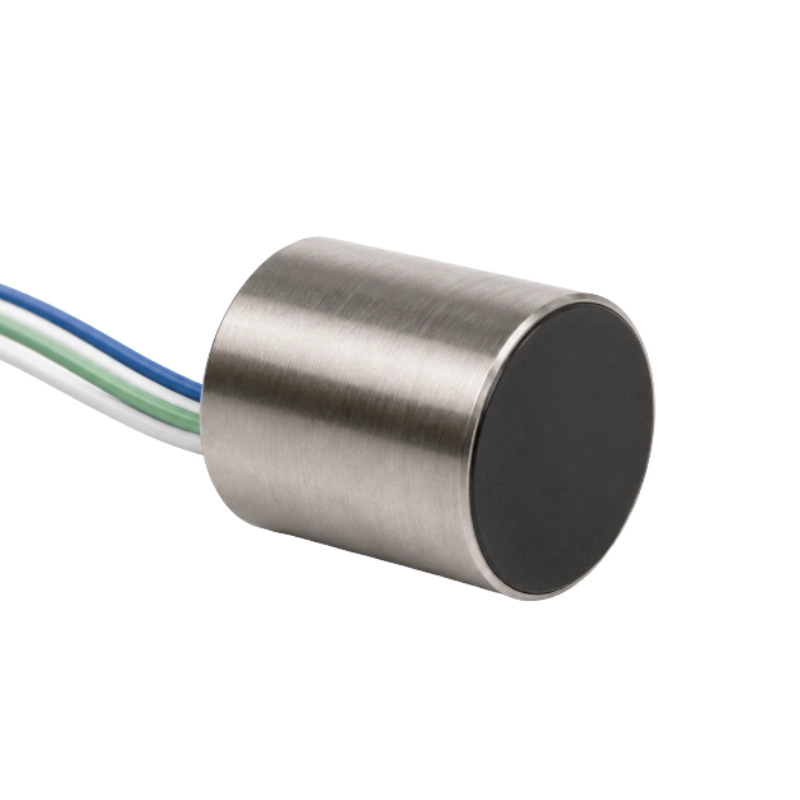

BBFM-V200K 是一款用于超声风速仪和气流测量系统的 200 kHz 超声换能器，集成 PTC 加热元件，并提供独立的温度传感器连接线。
产品采用 316 不锈钢外壳和聚四氟乙烯屏蔽电缆，防护等级为 IP65，适用于户外风速测量、工业气流监测及环境测量设备。
产品特点
- 200 kHz 中心谐振频率
- 集成 PTC 加热元件
- 集成温度传感器连接线
- 316 不锈钢外壳
- IP65 防护等级
- -40 至 70 ℃ 工作温度
超声性能参数
| 参数 | 数值 |
|---|---|
| 中心谐振频率 | 200 kHz ±4% |
| 频率带宽 | 10 kHz |
| 综合收发灵敏度 | ≥ -80 dB |
| 盲区 | <10 cm |
| 发射波束角（-3 dB 全角） | 20° ±2° |
| 静电电容 | 400 pF ±20% |
| 最小并联阻抗 | 600 Ω ±30% |
| 最大工作电压 | <500 V，脉冲，占空比 2% |
| 工作温度 | -40 至 70 ℃ |
| 防护等级 | IP65 |
| 参数测试环境 | 25 ℃ |
加热与结构参数
| 参数 | 数值 |
|---|---|
| 加热元件 | PTC 加热陶瓷 |
| 加热阻值 | 20-35 Ω |
| 加热电压 | 12 V |
| 加热温度 | 50-70 ℃ |
| 外壳材料 | 316 不锈钢 |
| 外壳直径 | 12.24 mm |
| 外壳长度 | 14.02 mm |
| 电缆类型 | 双芯聚四氟乙烯屏蔽电缆 |
| 电缆长度 | 350 mm |
接线说明
| 线缆 | 功能 |
|---|---|
| 蓝色芯线 | 换能器正极 |
| 蓝色屏蔽线 | 公共负极 |
| 白色线 | 温度传感器连接线 |
| 绿色线 | 加热正极 |
典型应用
- 超声风速仪
- 工业气流速度测量
- 户外风速与环境监测设备
- 带加热和温度检测功能的超声测量系统
