Présentation du produit

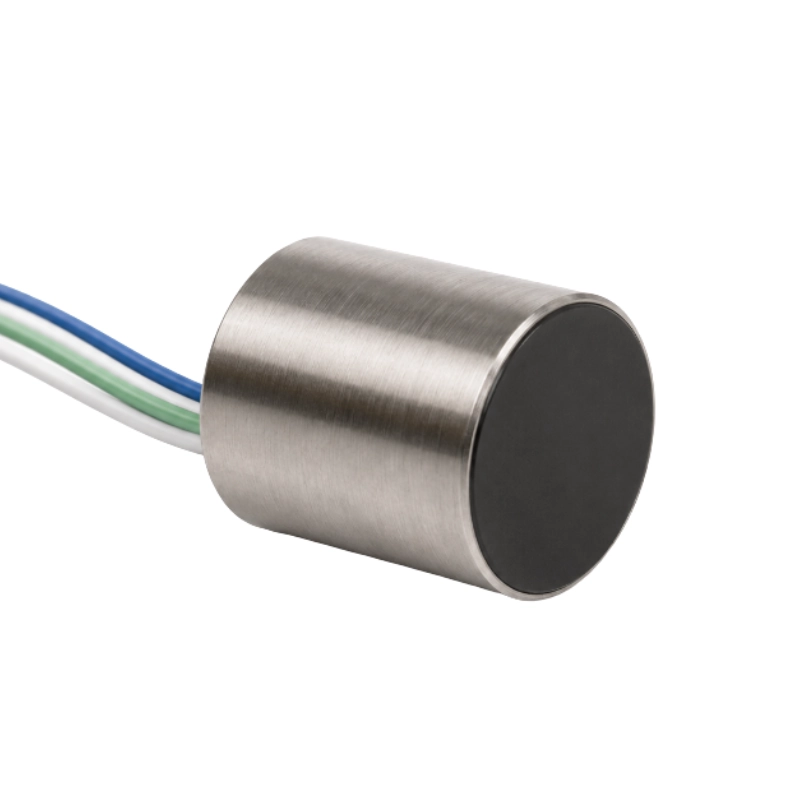

Le BBFM-V200K est un transducteur ultrasonore de 200 kHz destiné aux anémomètres à ultrasons et aux systèmes de mesure des écoulements d’air. Il intègre un élément chauffant PTC et une connexion distincte pour capteur de température. Son boîtier en acier inoxydable 316, son câble blindé en PTFE, sa protection IP65 et sa large plage de température conviennent à la mesure extérieure du vent, à la surveillance industrielle de l’air et aux équipements environnementaux.
Caractéristiques principales
- Fréquence de résonance centrale de 200 kHz
- Élément chauffant PTC intégré
- Connexion intégrée pour capteur de température
- Boîtier en acier inoxydable 316
- Protection IP65
- Température de service de -40 à 70 °C
Caractéristiques ultrasonores
| Paramètre | Valeur |
|---|---|
| Fréquence de résonance centrale | 200 kHz ±4 % |
| Bande passante | 10 kHz |
| Sensibilité combinée émission/réception | ≥ -80 dB |
| Zone morte | <10 cm |
| Angle du faisceau d’émission (-3 dB, angle total) | 20° ±2° |
| Capacité | 400 pF ±20 % |
| Impédance parallèle minimale | 600 Ω ±30 % |
| Tension de service maximale | <500 V, impulsions, rapport cyclique 2 % |
| Température de service | -40 à 70 °C |
| Indice de protection | IP65 |
| Température d’essai des paramètres | 25 °C |
Chauffage et caractéristiques mécaniques
| Paramètre | Valeur |
|---|---|
| Élément chauffant | Chauffage céramique PTC |
| Résistance du chauffage | 20 à 35 Ω |
| Tension de chauffage | 12 V |
| Température de chauffage | 50 à 70 °C |
| Matériau du boîtier | Acier inoxydable 316 |
| Diamètre du boîtier | 12,24 mm |
| Longueur du boîtier | 14,02 mm |
| Type de câble | Câble blindé PTFE à deux conducteurs |
| Longueur du câble | 350 mm |
Câblage
| Fil | Fonction |
|---|---|
| Conducteur bleu | Positif du transducteur |
| Blindage bleu | Négatif commun |
| Fil blanc | Connexion du capteur de température |
| Fil vert | Positif du chauffage |
Applications typiques
- Anémomètres à ultrasons
- Mesure industrielle de la vitesse de l’air
- Équipements extérieurs de surveillance du vent et de l’environnement
- Systèmes ultrasonores avec chauffage et mesure de température
