Produktübersicht

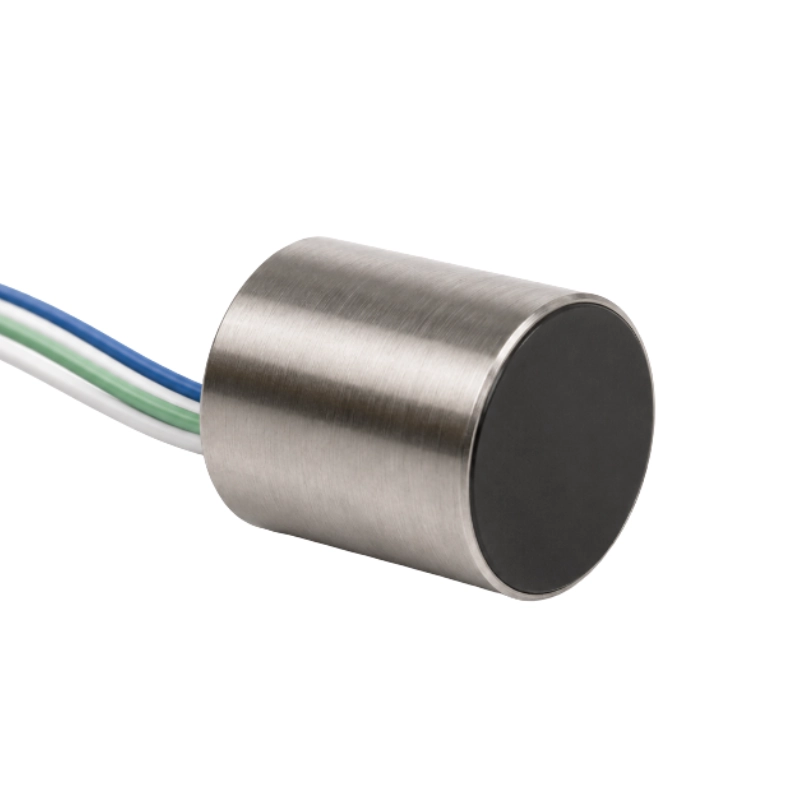

BBFM-V200K ist ein 200-kHz-Ultraschallwandler für Ultraschall-Anemometer und Luftstrommesssysteme. Er integriert ein PTC-Heizelement und stellt einen separaten Anschluss für einen Temperatursensor bereit.
Der Wandler verfügt über ein Gehäuse aus Edelstahl 316, ein geschirmtes PTFE-Kabel, IP65-Schutz und einen breiten Betriebstemperaturbereich. Er eignet sich für Außen-Windmessung, industrielle Luftstromüberwachung und Umweltmessgeräte.
Hauptmerkmale
- 200 kHz zentrale Resonanzfrequenz
- Integriertes PTC-Heizelement
- Integrierter Temperatursensor-Anschluss
- Gehäuse aus Edelstahl 316
- IP65-Schutz
- -40 bis 70 °C Betriebstemperatur
Ultraschalldaten
| Parameter | Wert |
|---|---|
| Zentrale Resonanzfrequenz | 200 kHz ±4% |
| Frequenzbandbreite | 10 kHz |
| Kombinierte Sende- und Empfangsempfindlichkeit | ≥ -80 dB |
| Blindzone | <10 cm |
| Sendestrahlwinkel (-3 dB Vollwinkel) | 20° ±2° |
| Kapazität | 400 pF ±20% |
| Minimaler Parallelwiderstand | 600 Ω ±30% |
| Maximale Betriebsspannung | <500 V, Puls, 2% Tastgrad |
| Betriebstemperatur | -40 bis 70 °C |
| Schutzart | IP65 |
| Parameter-Prüftemperatur | 25 °C |
Heiz- und mechanische Daten
| Parameter | Wert |
|---|---|
| Heizelement | PTC-Keramikheizer |
| Heizerwiderstand | 20-35 Ω |
| Heizspannung | 12 V |
| Heiztemperatur | 50-70 °C |
| Gehäusematerial | Edelstahl 316 |
| Gehäusedurchmesser | 12,24 mm |
| Gehäuselänge | 14,02 mm |
| Kabeltyp | Zweiadriges geschirmtes PTFE-Kabel |
| Kabellänge | 350 mm |
Verdrahtung
| Leitung | Funktion |
|---|---|
| Blaue Ader | Wandler positiv |
| Blauer Schirm | Gemeinsamer Minuspol |
| Weiße Leitung | Temperatursensor-Anschluss |
| Grüne Leitung | Heizer positiv |
Typische Anwendungen
- Ultraschall-Anemometer
- Industrielle Luftgeschwindigkeitsmessung
- Outdoor-Wind- und Umweltüberwachungsgeräte
- Ultraschallmesssysteme mit Heizung und Temperaturerfassung
