Descripción del producto

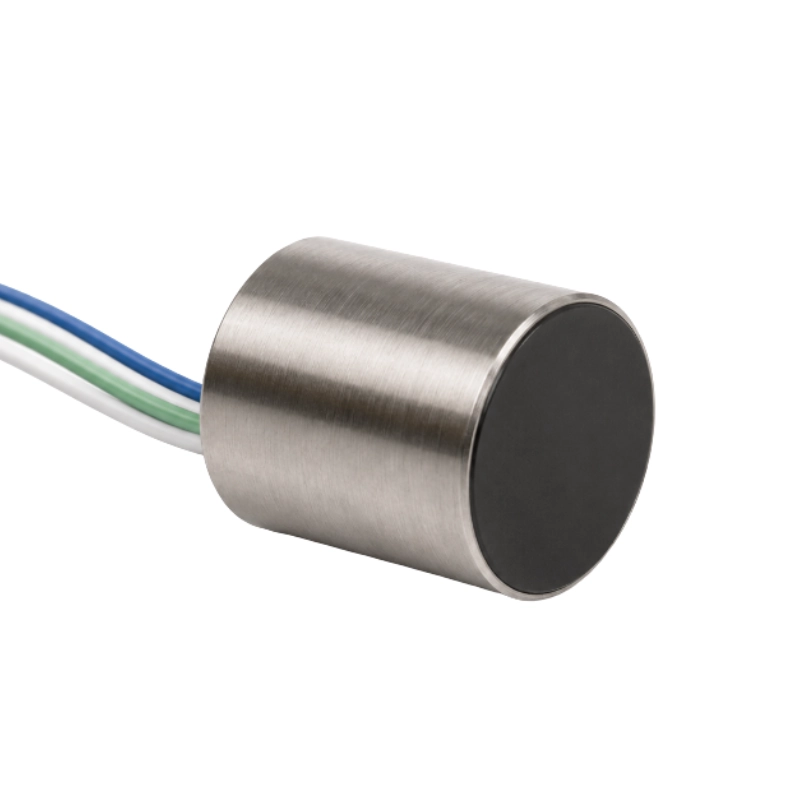

BBFM-V200K es un transductor ultrasónico de 200 kHz para anemómetros ultrasónicos y sistemas de medición de caudal de aire. Integra un elemento calefactor PTC y proporciona una conexión separada para sensor de temperatura.
El transductor incorpora carcasa de acero inoxidable 316, cable apantallado de PTFE, protección IP65 y un amplio rango de temperatura de trabajo. Es adecuado para medición de viento exterior, monitorización industrial de caudal de aire y equipos de medición ambiental.
Características principales
- Frecuencia central de resonancia de 200 kHz
- Elemento calefactor PTC integrado
- Conexión integrada para sensor de temperatura
- Carcasa de acero inoxidable 316
- Protección IP65
- Temperatura de trabajo de -40 a 70 °C
Especificaciones ultrasónicas
| Parámetro | Valor |
|---|---|
| Frecuencia central de resonancia | 200 kHz ±4% |
| Ancho de banda de frecuencia | 10 kHz |
| Sensibilidad combinada de transmisión y recepción | ≥ -80 dB |
| Zona ciega | <10 cm |
| Ángulo de haz de transmisión (-3 dB, ángulo completo) | 20° ±2° |
| Capacitancia | 400 pF ±20% |
| Impedancia paralela mínima | 600 Ω ±30% |
| Tensión máxima de trabajo | <500 V, pulso, ciclo de trabajo del 2% |
| Temperatura de trabajo | -40 a 70 °C |
| Grado de protección | IP65 |
| Temperatura de prueba de parámetros | 25 °C |
Especificaciones mecánicas y de calefacción
| Parámetro | Valor |
|---|---|
| Elemento calefactor | Calefactor cerámico PTC |
| Resistencia del calefactor | 20-35 Ω |
| Tensión de calefacción | 12 V |
| Temperatura de calefacción | 50-70 °C |
| Material de la carcasa | Acero inoxidable 316 |
| Diámetro de la carcasa | 12,24 mm |
| Longitud de la carcasa | 14,02 mm |
| Tipo de cable | Cable apantallado PTFE de dos conductores |
| Longitud del cable | 350 mm |
Cableado
| Cable | Función |
|---|---|
| Conductor azul | Positivo del transductor |
| Malla azul | Negativo común |
| Cable blanco | Conexión del sensor de temperatura |
| Cable verde | Positivo del calefactor |
Aplicaciones típicas
- Anemómetros ultrasónicos
- Medición industrial de velocidad de aire
- Equipos exteriores de monitorización de viento y medio ambiente
- Sistemas de medición ultrasónica con calefacción y sensado de temperatura
