超声波风速与风向测量

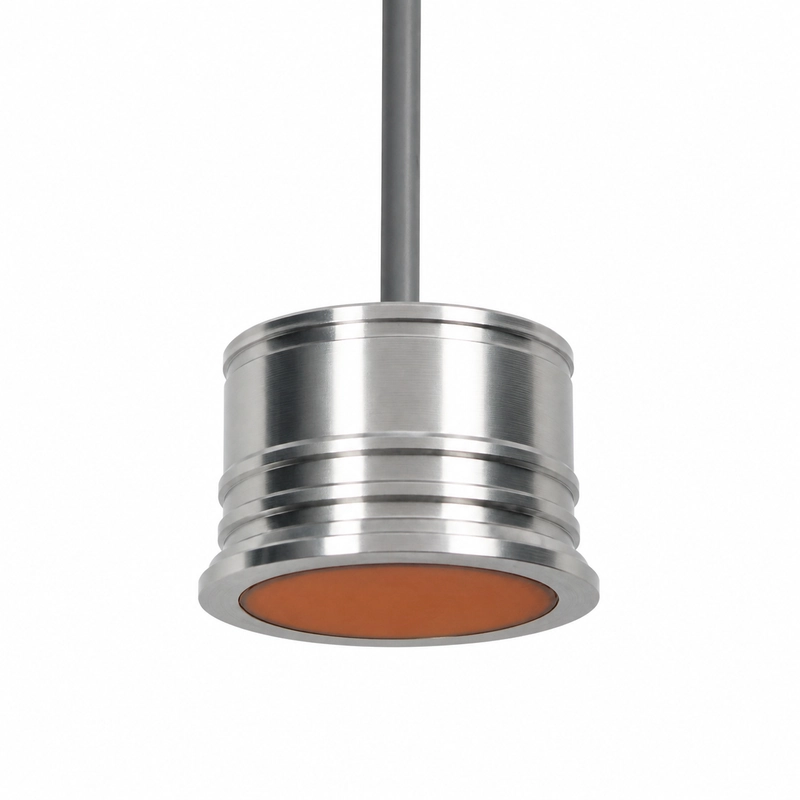

BBFM-V105K 是用于二维和三维超声风速仪、气象监测、通风系统气流测量及工业风道监测的换能器部件。其中心频率为 105 kHz ±5%，资料给出的参考量程为 0.15～3 m。
该换能器在 -3 dB 下的半功率波束角为 9.1° ±10%。设计风速仪结构时，应结合这一波束几何特性与换能器之间的预定声程进行布置。
技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-V105K |
| 中心频率 | 105 kHz ±5% |
| 建议量程 | 0.15～3 m |
| 最小阻抗 | 540 Ω ±20% |
| 电容量 | 1200 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <800 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤3 公斤或 0.3 MPa |
| 半功率波束角 | 9.1° ±10%（-3 dB） |
| 外壳材质 | LY12 |
| 安装方式 | 详见结构图 |
| 防护等级 | IP68 |
| 重量 | 50 g ±5%（线长 2 m） |
规定的监测应用
- 二维和三维超声风速仪
- 气象监测
- 通风系统气流测量
- 工业风道监测
系统集成
发射与接收电路应匹配 540 Ω ±20% 的最小阻抗以及 1 kHz 下 1200 pF ±20% 的电容量，峰值电压必须低于 800 Vpp。
应依据结构图核对安装空间和换能器对准关系。安装后的工作条件需保持在 -40～+80℃、不高于 3 公斤或 0.3 MPa 的范围内，并维持规定的 IP68 防护等级。
