Medición ultrasónica de velocidad y dirección del viento

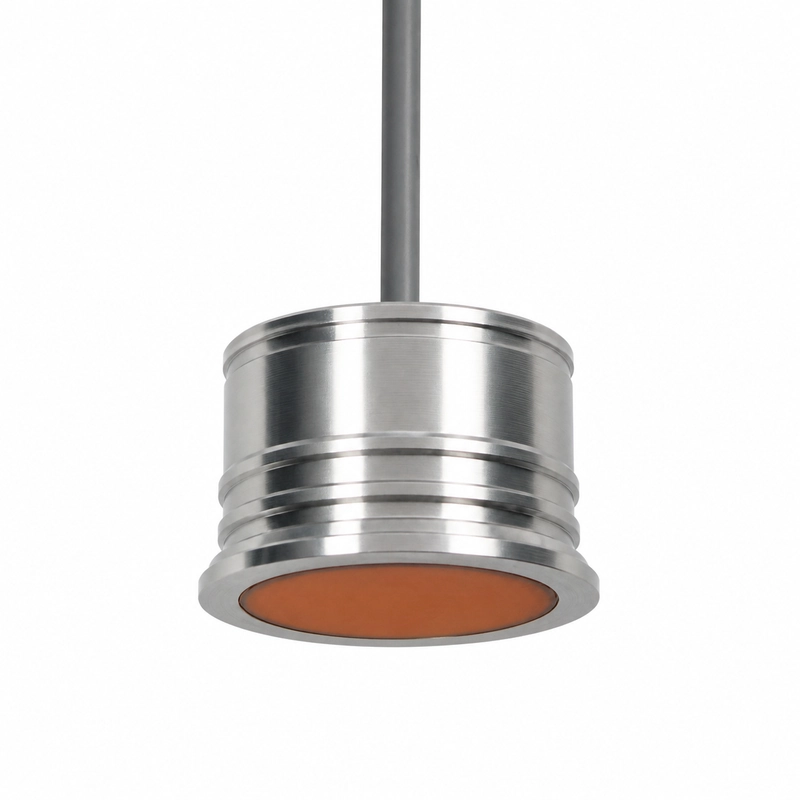

El BBFM-V105K es un componente para anemómetros ultrasónicos 2D y 3D, vigilancia meteorológica, medición de aire en ventilación y control de conductos industriales. Su frecuencia central es de 105 kHz ±5% y el alcance de referencia es de 0,15 a 3 m.
El ángulo de haz a media potencia es de 9,1° ±10% a -3 dB. El diseño del anemómetro debe considerar esta geometría y la trayectoria acústica prevista entre los transductores.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-V105K |
| Frecuencia central | 105 kHz ±5% |
| Alcance recomendado | 0,15 a 3 m |
| Impedancia mínima | 540 Ω ±20% |
| Capacitancia | 1200 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <800 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Ángulo a media potencia | 9,1° ±10% a -3 dB |
| Material de la carcasa | LY12 |
| Montaje | Consultar el plano dimensional |
| Grado de protección | IP68 |
| Peso | 50 g ±5% con cable de 2 m |
Aplicaciones de monitorización indicadas
- Anemómetros ultrasónicos 2D y 3D
- Vigilancia meteorológica
- Medición de aire en sistemas de ventilación
- Control de conductos industriales
Integración en el sistema
La electrónica de emisión y recepción debe adaptarse a la impedancia mínima de 540 Ω ±20% y a la capacitancia de 1200 pF ±20% a 1 kHz. La tensión de pico debe ser inferior a 800 Vpp.
El plano dimensional permite comprobar el espacio de montaje y la alineación. La instalación debe funcionar entre -40 y +80°C y a un máximo de 3 kgf o 0,3 MPa, manteniendo el grado de protección IP68 especificado.
