Ultraschallmessung von Windgeschwindigkeit und Windrichtung

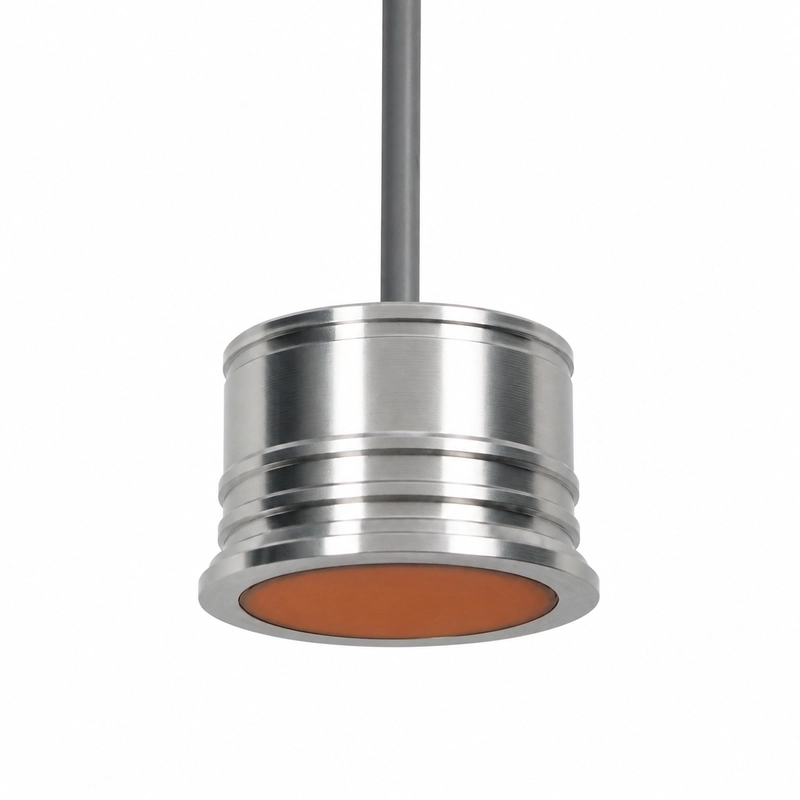

Der BBFM-V105K ist als Wandlerkomponente für 2D- und 3D-Ultraschallanemometer, Wetterüberwachung, Luftstrommessung in Lüftungen und die Überwachung industrieller Kanäle vorgesehen. Die Mittenfrequenz beträgt 105 kHz ±5%, der Referenzbereich 0,15 bis 3 m.
Die Halbwertsbreite ist mit 9,1° ±10% bei -3 dB angegeben. Beim Aufbau eines Anemometers sind diese Schallkeulenform und der vorgesehene Schallweg zwischen den Wandlern zu berücksichtigen.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-V105K |
| Mittenfrequenz | 105 kHz ±5% |
| Empfohlener Bereich | 0,15 bis 3 m |
| Minimale Impedanz | 540 Ω ±20% |
| Kapazität | 1200 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <800 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Halbwertsbreite | 9,1° ±10% bei -3 dB |
| Gehäusematerial | LY12 |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 50 g ±5% mit 2-m-Kabel |
Angegebene Überwachungsanwendungen
- 2D- und 3D-Ultraschallanemometer
- Wetterüberwachung
- Luftstrommessung in Lüftungsanlagen
- Überwachung industrieller Luftkanäle
Systemeinbindung
Die Sende- und Empfangselektronik ist auf die minimale Impedanz von 540 Ω ±20% und die Kapazität von 1200 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 800 Vpp bleiben.
Anhand der Maßzeichnung sind Einbauraum und Ausrichtung zu prüfen. Die Installation muss zwischen -40 und +80°C und bei höchstens 3 kgf beziehungsweise 0,3 MPa betrieben werden; dabei ist die angegebene Schutzart IP68 zu erhalten.
