Mesure ultrasonore de la vitesse et de la direction du vent

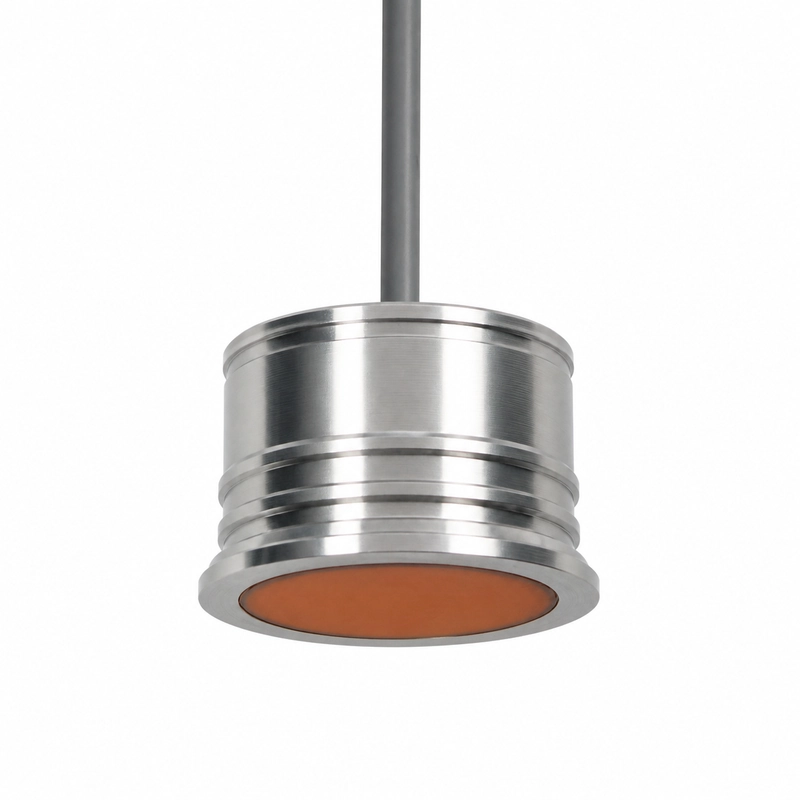

Le BBFM-V105K est un composant destiné aux anémomètres ultrasonores 2D et 3D, au suivi météorologique, à la mesure des flux d’air en ventilation et à la surveillance des conduits industriels. Sa fréquence centrale est de 105 kHz ±5% et sa portée de référence de 0,15 à 3 m.
L’angle de faisceau à mi-puissance est de 9,1° ±10% à -3 dB. La conception de l’anémomètre doit tenir compte de cette géométrie et du trajet acoustique prévu entre les transducteurs.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-V105K |
| Fréquence centrale | 105 kHz ±5% |
| Portée recommandée | 0,15 à 3 m |
| Impédance minimale | 540 Ω ±20% |
| Capacité | 1200 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <800 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Angle à mi-puissance | 9,1° ±10% à -3 dB |
| Matériau du boîtier | LY12 |
| Montage | Voir le plan d’encombrement |
| Indice de protection | IP68 |
| Poids | 50 g ±5% avec câble de 2 m |
Applications de surveillance indiquées
- Anémomètres ultrasonores 2D et 3D
- Suivi météorologique
- Mesure des flux d’air en ventilation
- Surveillance des conduits industriels
Intégration au système
L’électronique d’émission et de réception doit être adaptée à l’impédance minimale de 540 Ω ±20% et à la capacité de 1200 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 800 Vpp.
Le plan d’encombrement permet de vérifier l’espace disponible et l’alignement. L’installation doit fonctionner entre -40 et +80°C et à 3 kgf ou 0,3 MPa au maximum, tout en conservant l’indice IP68 indiqué.
