产品概述

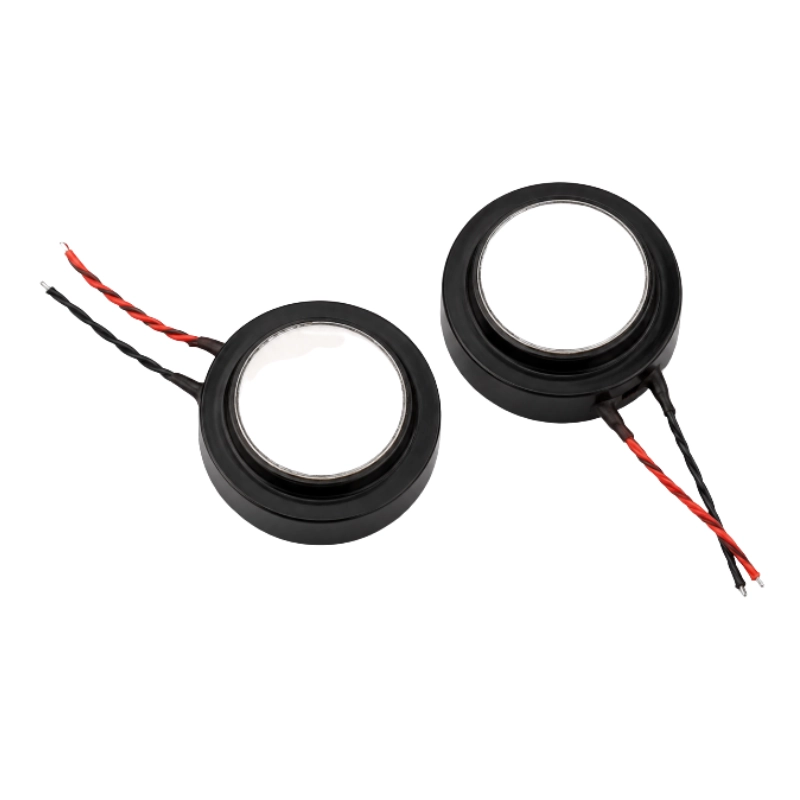

BBFM-Q500K 是一款用于超声气体流量计和气体计量设备的 500 kHz 超声换能器。产品可作为发射和接收声学元件集成到气体流量测量系统中，5° 标称波束角适合需要较集中声束的声学测量路径。
产品防护等级为 IP65，工作温度范围为 -20 至 70 ℃，适用于气体流量计、计量模块及 OEM 超声测量设备。
产品特点
- 500 kHz 中心工作频率
- 5° 标称波束角
- 适用于超声气体流量计集成
- IP65 防护等级
- -20 至 70 ℃ 工作温度
技术参数
| 参数 | 数值 |
|---|---|
| 中心工作频率 | 500 kHz ±4% |
| 综合收发灵敏度 | ≥ -50 dB |
| 灵敏度测试条件 | 3 Vp-p，8 个周期，收发距离 8 cm |
| 波束角（-3 dB 全角） | 5° ±1° |
| 静电电容 | 300 pF ±20% |
| 最小并联阻抗 | 70 Ω ±30% |
| 最大工作电压 | <500 V，脉冲，占空比 2% |
| 工作温度 | -20 至 70 ℃ |
| 防护等级 | IP65 |
| 参数测试环境 | 25 ℃ |
典型应用
- 超声气体流量计
- 气体计量模块
- 工业气体流量测量设备
- OEM 超声气体测量系统
