Descripción del producto

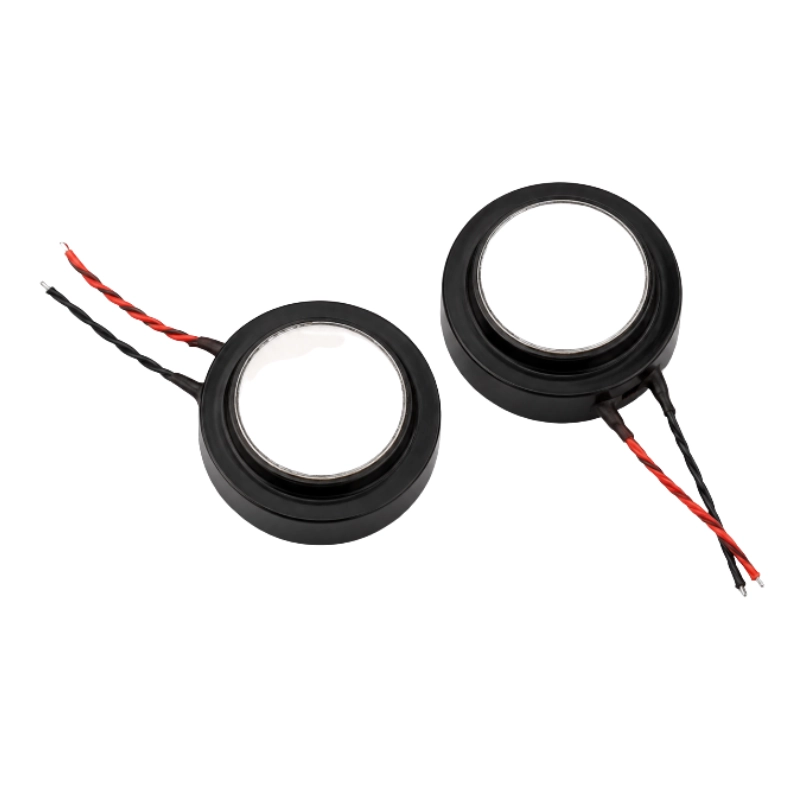

BBFM-Q500K es un transductor ultrasónico de 500 kHz para caudalímetros ultrasónicos de gas y equipos de medición de gas. Puede integrarse como elemento acústico de transmisión y recepción en sistemas de medición de caudal de gas. Su ángulo de haz nominal de 5° ayuda en trayectorias acústicas de medición que requieren un haz ultrasónico concentrado.
El transductor ofrece protección IP65 y un rango de temperatura de trabajo de -20 a 70 °C. Es adecuado para caudalímetros de gas, módulos de medición y equipos OEM de medición ultrasónica.
Características principales
- Frecuencia central de trabajo de 500 kHz
- Ángulo de haz nominal de 5°
- Diseñado para integrarse en caudalímetros ultrasónicos de gas
- Protección IP65
- Temperatura de trabajo de -20 a 70 °C
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Frecuencia central de trabajo | 500 kHz ±4% |
| Sensibilidad combinada de transmisión y recepción | ≥ -50 dB |
| Condiciones de prueba de sensibilidad | 3 Vp-p, 8 ciclos, 8 cm de distancia entre transmisor y receptor |
| Ángulo del haz (-3 dB, ángulo completo) | 5° ±1° |
| Capacitancia | 300 pF ±20% |
| Impedancia paralela mínima | 70 Ω ±30% |
| Tensión máxima de trabajo | <500 V, pulso, ciclo de trabajo del 2% |
| Temperatura de trabajo | -20 a 70 °C |
| Grado de protección | IP65 |
| Temperatura de prueba de parámetros | 25 °C |
Aplicaciones típicas
- Caudalímetros ultrasónicos de gas
- Módulos de medición de gas
- Equipos industriales de medición de caudal de gas
- Sistemas OEM de medición ultrasónica de gas
