Produktübersicht

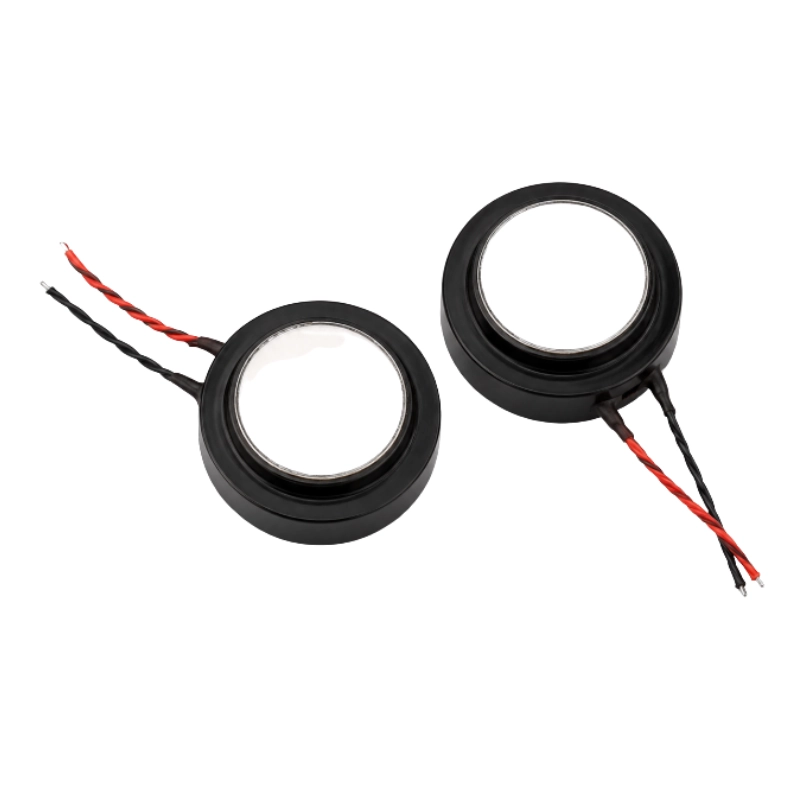

BBFM-Q500K ist ein 500-kHz-Ultraschallwandler für Ultraschall-Gasdurchflussmesser und Gasmessgeräte. Er kann als akustisches Sende- und Empfangselement in Gasdurchfluss-Messsysteme integriert werden. Sein nominaler 5°-Strahlwinkel unterstützt akustische Messpfade, die einen konzentrierten Ultraschallstrahl benötigen.
Der Wandler bietet IP65-Schutz und einen Betriebstemperaturbereich von -20 bis 70 °C. Er eignet sich für Gasdurchflussmesser, Messmodule und OEM-Ultraschallmessgeräte.
Hauptmerkmale
- 500 kHz zentrale Arbeitsfrequenz
- 5° nominaler Strahlwinkel
- Für die Integration in Ultraschall-Gasdurchflussmesser ausgelegt
- IP65-Schutz
- -20 bis 70 °C Betriebstemperatur
Technische Daten
| Parameter | Wert |
|---|---|
| Zentrale Arbeitsfrequenz | 500 kHz ±4% |
| Kombinierte Sende- und Empfangsempfindlichkeit | ≥ -50 dB |
| Prüfbedingungen für Empfindlichkeit | 3 Vp-p, 8 Zyklen, 8 cm Abstand zwischen Sender und Empfänger |
| Strahlwinkel (-3 dB Vollwinkel) | 5° ±1° |
| Kapazität | 300 pF ±20% |
| Minimaler Parallelwiderstand | 70 Ω ±30% |
| Maximale Betriebsspannung | <500 V, Puls, 2% Tastgrad |
| Betriebstemperatur | -20 bis 70 °C |
| Schutzart | IP65 |
| Parameter-Prüftemperatur | 25 °C |
Typische Anwendungen
- Ultraschall-Gasdurchflussmesser
- Gasmessmodule
- Industrielle Gasdurchfluss-Messgeräte
- OEM-Systeme zur Ultraschall-Gasmessung
