Présentation du produit

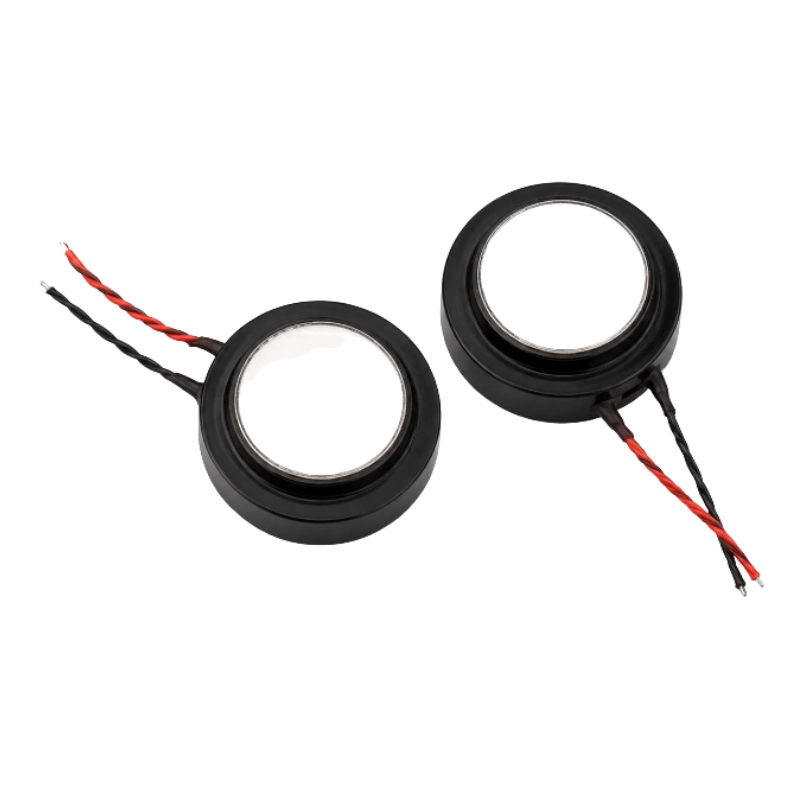

Le BBFM-Q500K est un transducteur ultrasonore de 500 kHz destiné aux débitmètres à ultrasons et aux équipements de comptage de gaz. Il s’intègre comme élément acoustique d’émission et de réception dans les systèmes de mesure de débit gazeux. Son angle de faisceau nominal de 5° convient aux trajets acoustiques nécessitant un faisceau ultrasonore concentré. La protection IP65 et la plage de service de -20 à 70 °C facilitent son intégration dans les modules de comptage et les équipements OEM.
Caractéristiques principales
- Fréquence centrale de service de 500 kHz
- Angle de faisceau nominal de 5°
- Conçu pour l’intégration dans les débitmètres à gaz ultrasonores
- Protection IP65
- Température de service de -20 à 70 °C
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Fréquence centrale de service | 500 kHz ±4 % |
| Sensibilité combinée émission/réception | ≥ -50 dB |
| Conditions d’essai de sensibilité | 3 V crête à crête, 8 cycles, distance émetteur-récepteur de 8 cm |
| Angle du faisceau (-3 dB, angle total) | 5° ±1° |
| Capacité | 300 pF ±20 % |
| Impédance parallèle minimale | 70 Ω ±30 % |
| Tension de service maximale | <500 V, impulsions, rapport cyclique 2 % |
| Température de service | -20 à 70 °C |
| Indice de protection | IP65 |
| Température d’essai des paramètres | 25 °C |
Applications typiques
- Débitmètres à gaz ultrasonores
- Modules de comptage de gaz
- Équipements industriels de mesure du débit de gaz
- Systèmes OEM de mesure ultrasonore des gaz
