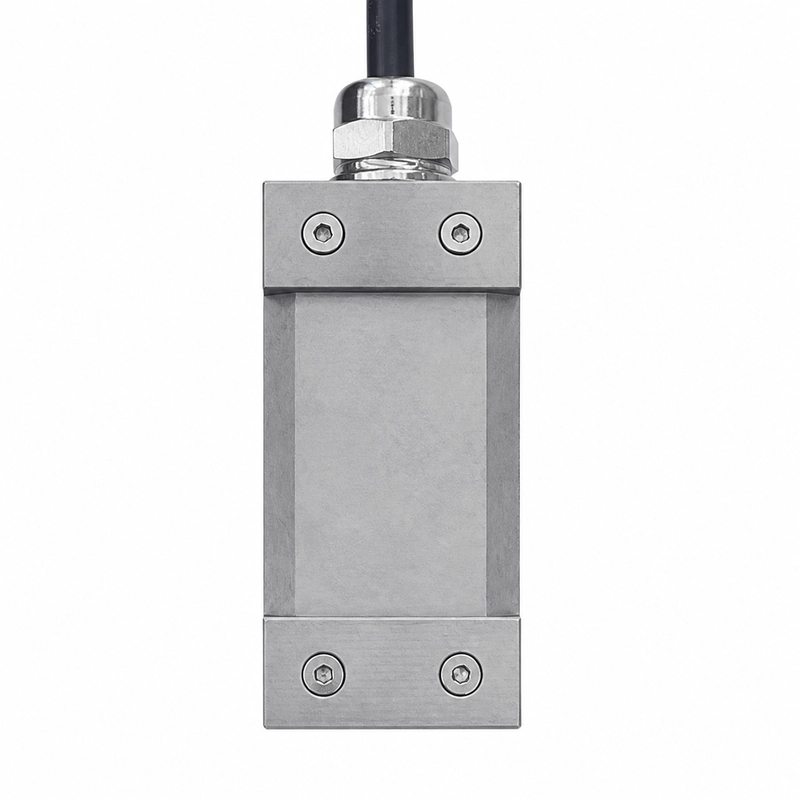

BBFM-Q500K-B 外贴式超声波流量测量换能器

BBFM-Q500K-B 外贴式超声波流量测量换能器

管道外部的非侵入式超声流量测量

BBFM-Q500K-B 是一款中心频率为 500 kHz 的外贴式超声波流量测量换能器。通过在管道外部安装,可用于外夹式超声波流量计、管网流量监测、临时流量测试和不便开孔的管道。

工作温度为 -40~+80℃,工作压力不超过 3 kgf 或 0.3 MPa,防护等级为 IP68。

主要技术参数

参数 技术指标
型号 BBFM-Q500K-B
中心频率 500 kHz ±5%
最小阻抗 150 Ω ±20%
电容量 4,000 pF ±20%(1 kHz)
工作电压 峰值电压 <600 Vpp
工作温度 -40~+80℃
工作压力 ≤3 kgf 或 0.3 MPa
外壳材质 304 不锈钢与 PEEK
防护等级 IP68

换能器应用场景

  • 外夹式超声波流量计
  • 管网流量监测
  • 临时流量测试
  • 不便开孔的管道
