Medición ultrasónica no intrusiva en tuberías

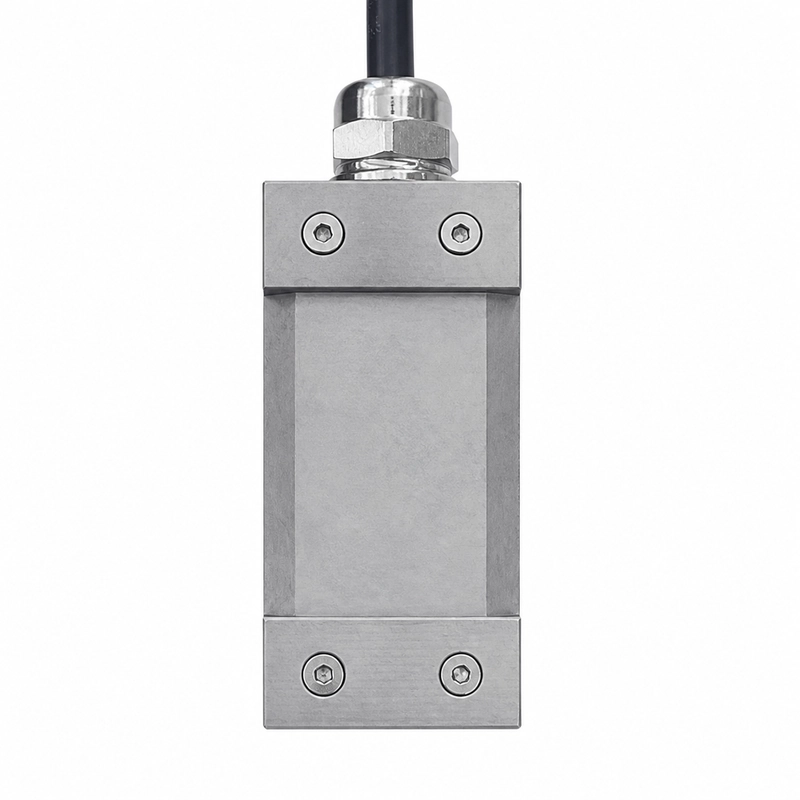

El BBFM-Q500K-B es un transductor ultrasónico clamp-on de 500 kHz para medir caudal. Su montaje exterior permite utilizarlo en caudalímetros no intrusivos, monitorización de redes, pruebas temporales y tuberías en las que no conviene practicar perforaciones.
La temperatura de funcionamiento es de -40 a +80°C, la presión máxima de 3 kgf o 0,3 MPa y el grado de protección IP68.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q500K-B |
| Frecuencia central | 500 kHz ±5% |
| Impedancia mínima | 150 Ω ±20% |
| Capacitancia | 4 000 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <600 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Materiales de la carcasa | Acero inoxidable 304 y PEEK |
| Grado de protección | IP68 |
Usos del transductor
- Caudalímetros ultrasónicos clamp-on
- Monitorización de caudal en redes de tuberías
- Pruebas temporales de caudal
- Tuberías en las que no se desea realizar perforaciones
