Nicht invasive Ultraschall-Durchflussmessung an Rohrleitungen

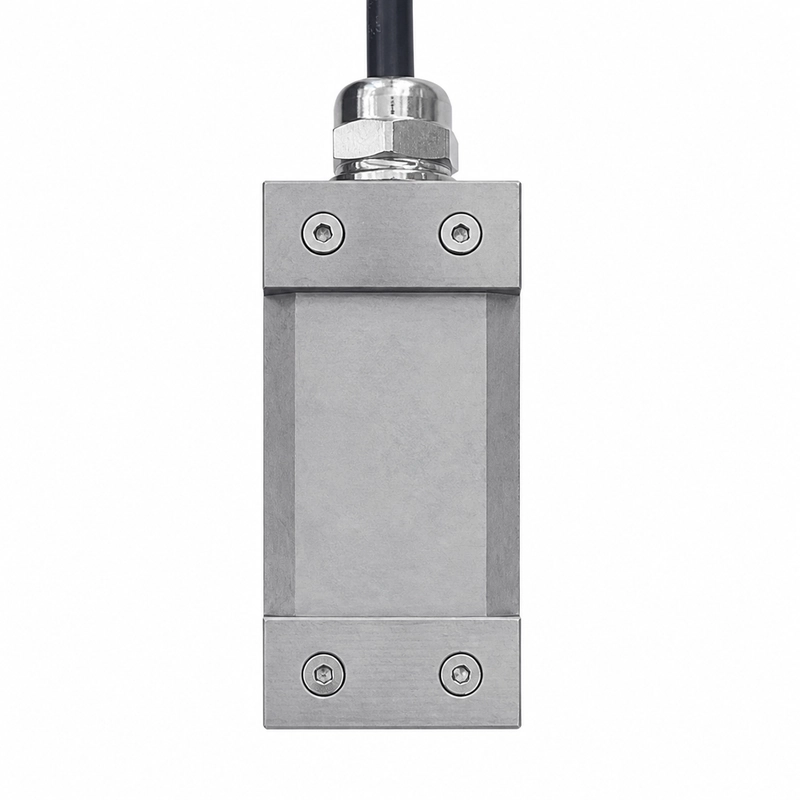

Der BBFM-Q500K-B ist ein externer 500-kHz-Ultraschallwandler zur Durchflussmessung. Durch die Montage an der Rohraußenseite eignet er sich für Clamp-On-Durchflussmesser, Rohrnetzüberwachung, temporäre Prüfungen und Anwendungen ohne Öffnung der Rohrleitung.
Der Betriebstemperaturbereich liegt bei -40 bis +80°C, der Druck bei bis zu 3 kgf oder 0,3 MPa und die Schutzart bei IP68.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q500K-B |
| Mittenfrequenz | 500 kHz ±5% |
| Minimale Impedanz | 150 Ω ±20% |
| Kapazität | 4.000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <600 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | ≤3 kgf oder 0,3 MPa |
| Gehäusewerkstoffe | Edelstahl 304 und PEEK |
| Schutzart | IP68 |
Einsatzbereiche des Wandlers
- Clamp-On-Ultraschall-Durchflussmesser
- Durchflussüberwachung in Rohrnetzen
- Temporäre Durchflussprüfungen
- Rohrleitungen, bei denen keine Öffnung gewünscht ist
