Mesure ultrasonore non intrusive sur conduite

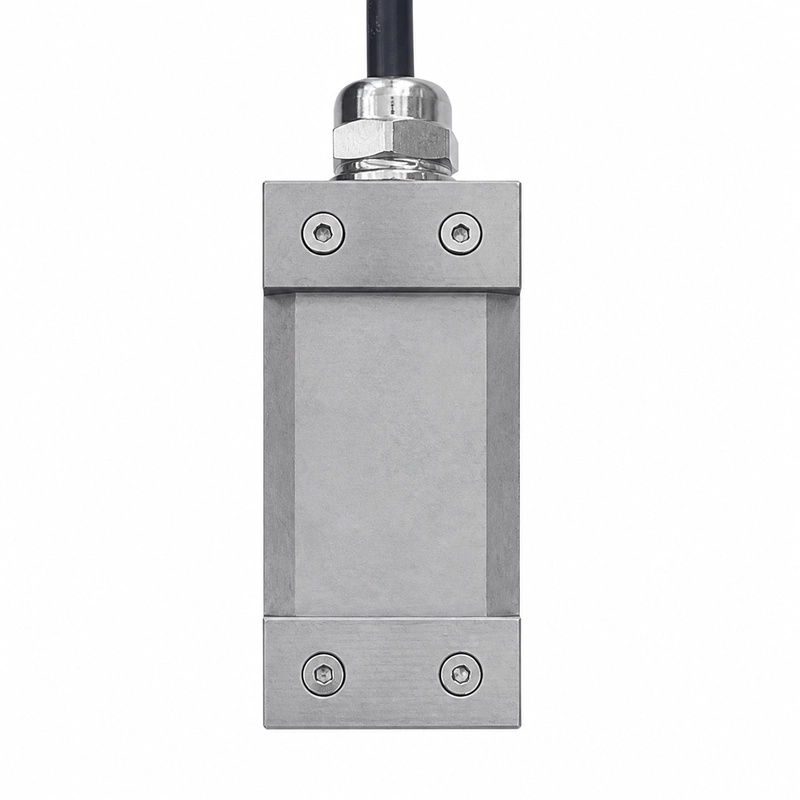

Le BBFM-Q500K-B est un transducteur ultrasonore clamp-on de 500 kHz destiné à la mesure de débit. Son montage extérieur convient aux débitmètres non intrusifs, à la surveillance de réseaux, aux essais temporaires et aux conduites qu’il n’est pas souhaitable de percer.
La température de fonctionnement est de -40 à +80°C, la pression maximale de 3 kgf ou 0,3 MPa et l’indice de protection IP68.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q500K-B |
| Fréquence centrale | 500 kHz ±5% |
| Impédance minimale | 150 Ω ±20% |
| Capacité | 4 000 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <600 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Matériaux du boîtier | Acier inoxydable 304 et PEEK |
| Indice de protection | IP68 |
Utilisations du transducteur
- Débitmètres ultrasonores clamp-on
- Surveillance du débit dans les réseaux de conduites
- Essais temporaires de débit
- Conduites pour lesquelles un perçage n’est pas souhaitable
