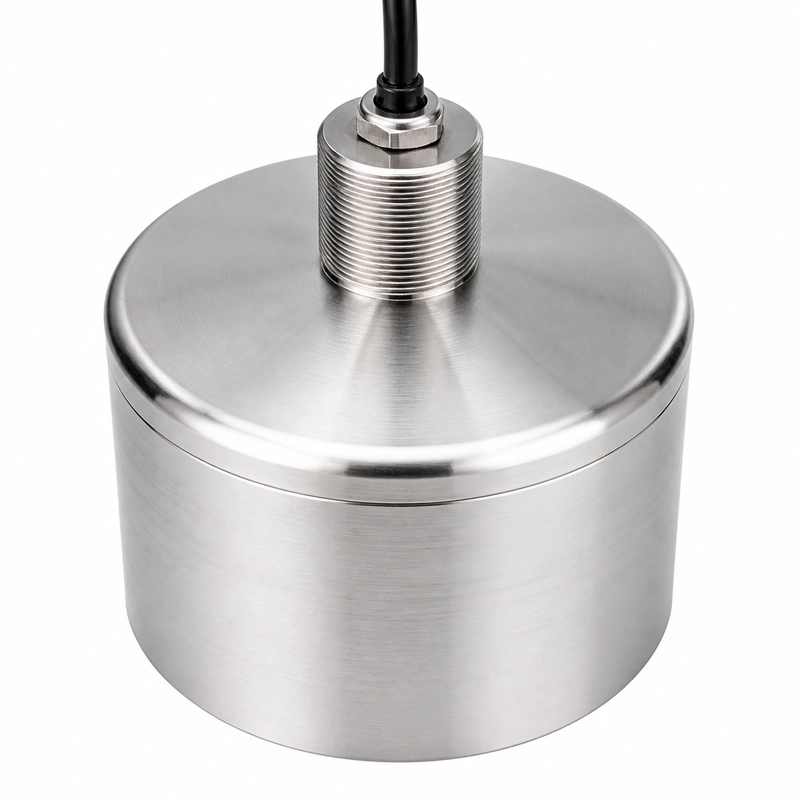

用于液体流量声路的 28 kHz 接液式换能器
BBFM-Q28K 是一款接液式超声波流量测量换能器，适用于工业液体流量计、管道流速测量和水处理流量监测，也可集成到设备内置流量模块中。
标准配置由中心频率 28 kHz ±20% 与 -3 dB 半功率角 20° ±10% 组成；另一配置由 28 kHz ±5% 与半功率角 53.7° ±10% 组成。
标准配置技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q28K |
| 中心频率 | 28 kHz ±20% |
| 最小阻抗 | 55 Ω ±20% |
| 电容量 | 65,000 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <3,000 Vpp |
| 工作温度 | -40～+80℃ |
| 工作压力 | ≤10 kgf 或 1 MPa |
| 半功率角 | 20° ±10%（-3 dB） |
| 外壳材质 | 304 不锈钢 + PI |
| 防护等级 | IP68 |
| 重量 | 7,500 g ±5%（线长 20 m ±0.3 m） |
可选声学配置
| 中心频率 | -3 dB 半功率角 |
|---|---|
| 28 kHz ±20% | 20° ±10% |
| 28 kHz ±5% | 53.7° ±10% |
电路与安装匹配
标准配置的驱动接收电路需适配 55 Ω ±20% 的最小阻抗以及 1 kHz 下 65,000 pF ±20% 的电容量，并确保峰值电压低于 3,000 Vpp。
产品工作温度为 -40～+80℃，工作压力不超过 10 kgf 或 1 MPa，防护等级为 IP68。标称重量 7,500 g ±5% 对应 20 m ±0.3 m 线缆配置。
