Transducteur en contact fluide à 28 kHz

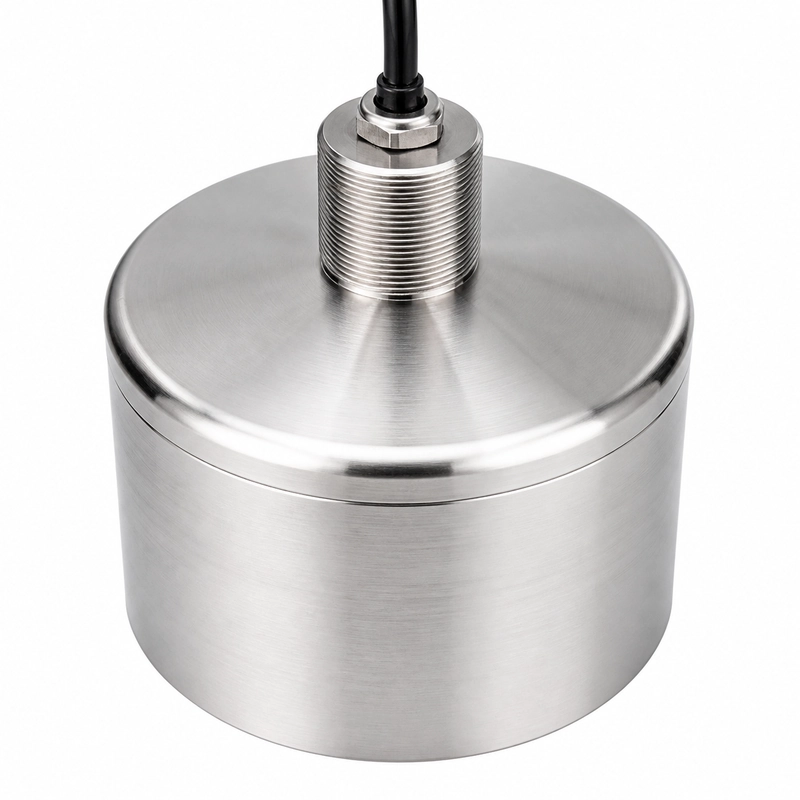

Le BBFM-Q28K est un transducteur ultrasonore de débit en contact avec le fluide, destiné aux débitmètres industriels de liquides, à la mesure de vitesse en conduite et au suivi des débits dans le traitement de l’eau. Il peut également équiper des modules de mesure intégrés.
La configuration standard associe une fréquence centrale de 28 kHz ±20% à un angle à mi-puissance de 20° ±10% à -3 dB. Une seconde configuration associe 28 kHz ±5% à un angle de 53,7° ±10%.
Caractéristiques de la configuration standard
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q28K |
| Fréquence centrale | 28 kHz ±20% |
| Impédance minimale | 55 Ω ±20% |
| Capacité | 65 000 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <3 000 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Angle à mi-puissance | 20° ±10% à -3 dB |
| Matériau du boîtier | Acier inoxydable 304 + PI |
| Indice de protection | IP68 |
| Masse | 7 500 g ±5% avec câble de 20 m ±0,3 m |
Configurations acoustiques disponibles
| Fréquence centrale | Angle à mi-puissance à -3 dB |
|---|---|
| 28 kHz ±20% | 20° ±10% |
| 28 kHz ±5% | 53,7° ±10% |
Adaptation électrique et mécanique
Pour la configuration standard, l’électronique doit prendre en charge une impédance minimale de 55 Ω ±20% et une capacité de 65 000 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 3 000 Vpp.
Le fonctionnement est spécifié de -40 à +80°C et jusqu’à 10 kgf ou 1 MPa, avec un indice IP68. La masse de 7 500 g ±5% correspond à la configuration munie d’un câble de 20 m ±0,3 m.
