Medienberührter 28-kHz-Wandler für Flüssigkeiten

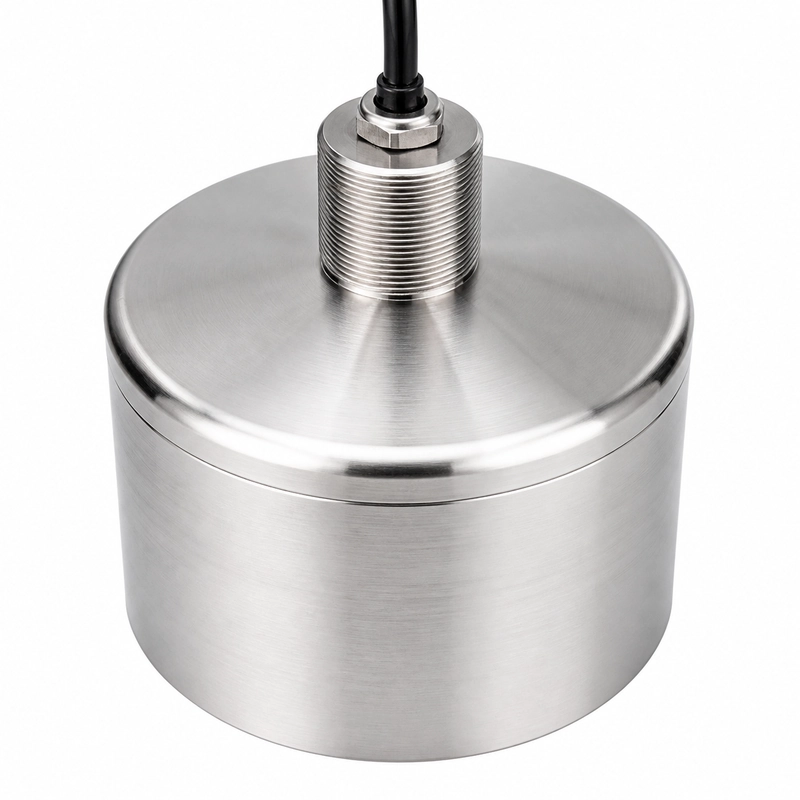

Der BBFM-Q28K ist ein medienberührter Ultraschall-Durchflusswandler für industrielle Flüssigkeitsdurchflussmesser, Geschwindigkeitsmessungen in Rohrleitungen und die Durchflussüberwachung in der Wasseraufbereitung. Er lässt sich außerdem in Durchflussmessmodule integrieren.
Die Standardausführung kombiniert eine Mittenfrequenz von 28 kHz ±20% mit einem Halbwertswinkel von 20° ±10% bei -3 dB. Eine zweite Ausführung kombiniert 28 kHz ±5% mit 53,7° ±10%.
Daten der Standardausführung
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q28K |
| Mittenfrequenz | 28 kHz ±20% |
| Minimale Impedanz | 55 Ω ±20% |
| Kapazität | 65.000 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <3.000 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Halbwertswinkel | 20° ±10% bei -3 dB |
| Gehäusewerkstoff | Edelstahl 304 + PI |
| Schutzart | IP68 |
| Gewicht | 7.500 g ±5% mit 20 m ±0,3 m Kabel |
Verfügbare akustische Ausführungen
| Mittenfrequenz | Halbwertswinkel bei -3 dB |
|---|---|
| 28 kHz ±20% | 20° ±10% |
| 28 kHz ±5% | 53,7° ±10% |
Elektrische und mechanische Abstimmung
Für die Standardausführung muss die Elektronik eine minimale Impedanz von 55 Ω ±20% und eine Kapazität von 65.000 pF ±20% bei 1 kHz berücksichtigen. Die Spitzenspannung muss unter 3.000 Vpp bleiben.
Der Betrieb ist von -40 bis +80°C und bis 10 kgf oder 1 MPa bei Schutzart IP68 spezifiziert. Das Gewicht von 7.500 g ±5% gilt für die Ausführung mit 20 m ±0,3 m Kabel.
