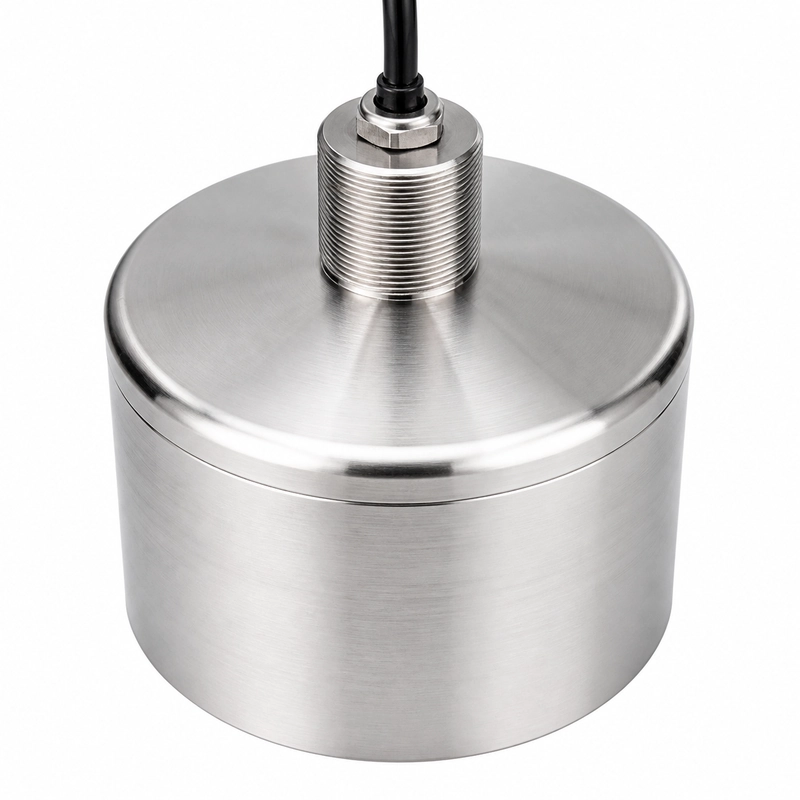

Transductor de 28 kHz en contacto con el fluido
El BBFM-Q28K es un transductor ultrasónico de caudal en contacto con el fluido para caudalímetros industriales de líquidos, medición de velocidad en tuberías y control de caudal en tratamiento de agua. También puede incorporarse a módulos de medición integrados.
La configuración estándar combina una frecuencia central de 28 kHz ±20% con un ángulo de media potencia de 20° ±10% a -3 dB. La segunda configuración combina 28 kHz ±5% con 53,7° ±10%.
Especificaciones de la configuración estándar
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q28K |
| Frecuencia central | 28 kHz ±20% |
| Impedancia mínima | 55 Ω ±20% |
| Capacitancia | 65.000 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <3.000 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 10 kgf o 1 MPa como máximo |
| Ángulo de media potencia | 20° ±10% a -3 dB |
| Material de la carcasa | Acero inoxidable 304 + PI |
| Grado de protección | IP68 |
| Peso | 7.500 g ±5% con cable de 20 m ±0,3 m |
Configuraciones acústicas disponibles
| Frecuencia central | Ángulo de media potencia a -3 dB |
|---|---|
| 28 kHz ±20% | 20° ±10% |
| 28 kHz ±5% | 53,7° ±10% |
Adaptación eléctrica y mecánica
Para la configuración estándar, la electrónica debe admitir una impedancia mínima de 55 Ω ±20% y una capacitancia de 65.000 pF ±20% a 1 kHz. La tensión de pico debe mantenerse por debajo de 3.000 Vpp.
El funcionamiento está especificado de -40 a +80°C y hasta 10 kgf o 1 MPa, con protección IP68. El peso de 7.500 g ±5% corresponde a la configuración con cable de 20 m ±0,3 m.
