提供两种波束配置的 200 kHz 气体流量测量

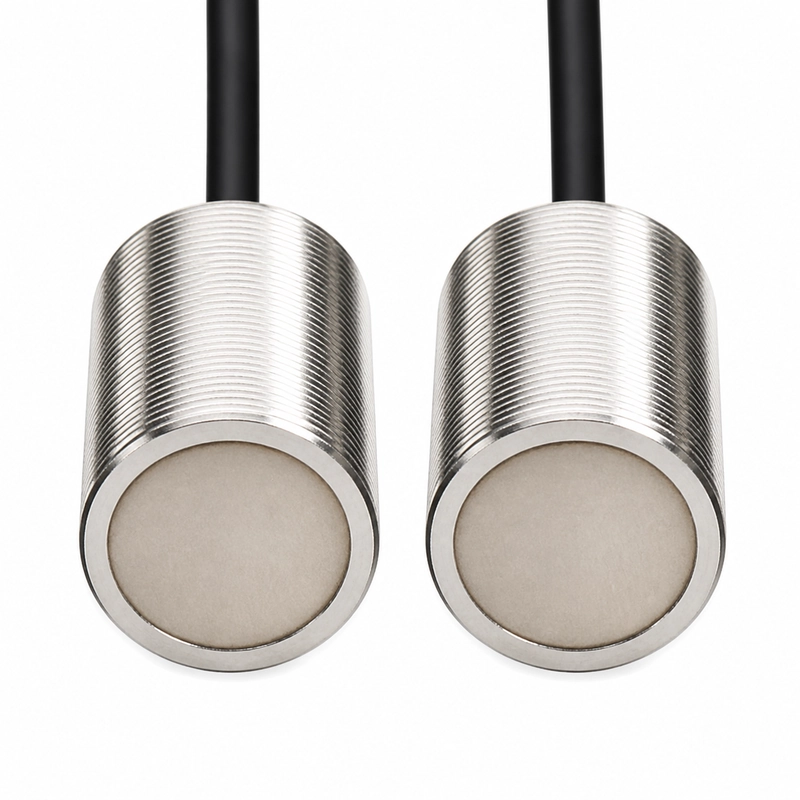

BBFM-Q200K-B 是一款气体流量测量超声波换能器，用于工业气体流量计、燃气表、气体流速测量及时差法气体测量模块，规定中心频率为 200 kHz ±5%。
产品参考量程为 0.10～1.5 m。源资料列出两种同频配置：半功率波束角 6° ±10%、采用 M18 × 1.5 螺纹的配置，以及半功率波束角 11.8° ±10%、安装尺寸参考结构图的配置。
核心技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q200K-B |
| 中心频率 | 200 kHz ±5% |
| 建议量程 | 0.10～1.5 m |
| 最小阻抗 | 900 Ω ±20% |
| 电容量 | 600 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <450 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤3 公斤或 0.3 MPa |
| 标准半功率波束角 | 6° ±10%（-3 dB） |
| 标准安装方式 | M18 × 1.5 螺纹 |
| 防护等级 | IP68 |
可选配置
| 中心频率 | 半功率波束角 | 外壳材质 | 安装方式 |
|---|---|---|---|
| 200 kHz ±5% | 6° ±10%（-3 dB） | 不锈钢 | M18 × 1.5 螺纹 |
| 200 kHz ±5% | 11.8° ±10%（-3 dB） | 304 | 详见结构图 |
规定的计量应用
- 工业气体流量计
- 燃气表
- 气体流速测量
- 时差法气体测量模块
选型与电气集成
应根据所需声程、气体介质、目标状态和可用接口选择波束及安装配置，测量声程需处于 0.10～1.5 m 的参考量程内。
发射与接收电路需匹配 900 Ω ±20% 的最小阻抗以及 1 kHz 下 600 pF ±20% 的电容量，峰值电压必须低于 450 Vpp。同时应确认工作环境在 -40～+80℃、3 公斤或 0.3 MPa 以内，并满足 IP68 防护要求。
