200-kHz-Gasdurchflussmessung mit zwei Schallkegelvarianten

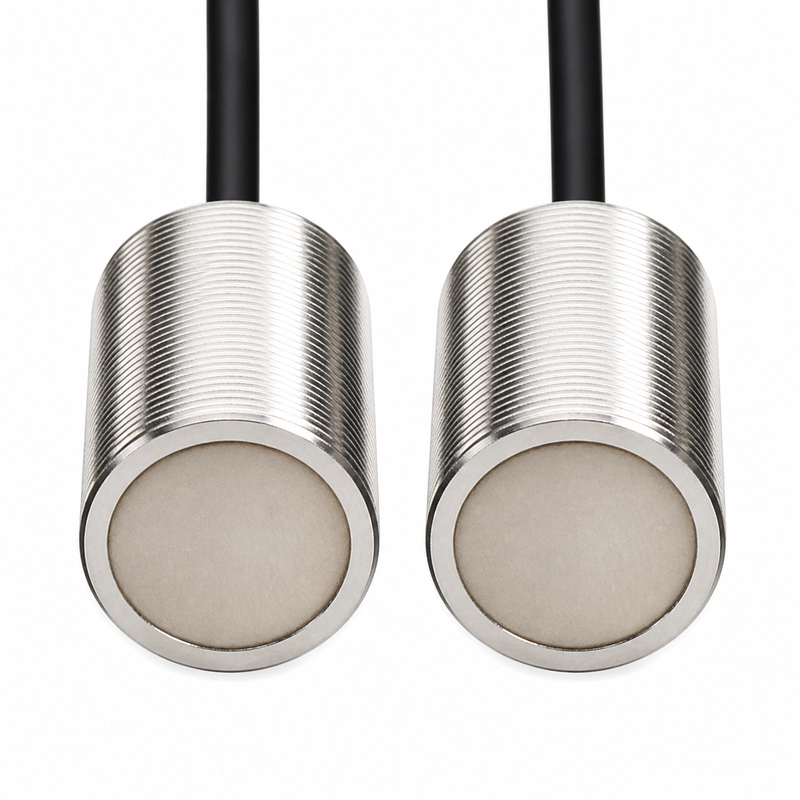

Der BBFM-Q200K-B ist ein Ultraschallwandler für industrielle Gasdurchflussmesser, Gaszähler, Geschwindigkeitsmessungen und Laufzeitmessmodule. Seine Mittenfrequenz beträgt 200 kHz ±5%.
Der Referenzbereich reicht von 0,10 bis 1,5 m. Die Quelle nennt zwei Varianten bei gleicher Frequenz: eine Halbwertsbreite von 6° ±10% mit M18 × 1,5-Gewinde und eine Ausführung mit 11,8° ±10%, deren Montage durch die Maßzeichnung bestimmt wird.
Technische Kerndaten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q200K-B |
| Mittenfrequenz | 200 kHz ±5% |
| Empfohlener Bereich | 0,10 bis 1,5 m |
| Minimale Impedanz | 900 Ω ±20% |
| Kapazität | 600 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <450 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤3 kgf oder 0,3 MPa |
| Standard-Halbwertsbreite | 6° ±10% bei -3 dB |
| Standardmontage | M18 × 1,5-Gewinde |
| Schutzart | IP68 |
Verfügbare Varianten
| Frequenz | Halbwertsbreite | Gehäuse | Montage |
|---|---|---|---|
| 200 kHz ±5% | 6° ±10% bei -3 dB | Edelstahl | M18 × 1,5-Gewinde |
| 200 kHz ±5% | 11,8° ±10% bei -3 dB | 304 | Siehe Maßzeichnung |
Angegebene Messanwendungen
- Industrielle Gasdurchflussmesser
- Gaszähler
- Messung der Gasgeschwindigkeit
- Laufzeitmodule für Gasmessungen
Auswahl und elektrische Einbindung
Schallkegel und Montage sind nach Schallweg, Gasmedium, Zielzustand und verfügbarer Schnittstelle auszuwählen. Der Messweg muss innerhalb des Referenzbereichs von 0,10 bis 1,5 m liegen.
Die Elektronik ist auf eine minimale Impedanz von 900 Ω ±20% und eine Kapazität von 600 pF ±20% bei 1 kHz abzustimmen. Die Spitzenspannung muss unter 450 Vpp bleiben. Einzuhalten sind -40 bis +80°C, 3 kgf beziehungsweise 0,3 MPa und die Schutzart IP68.
