Medición de caudal de gas a 200 kHz con dos haces disponibles

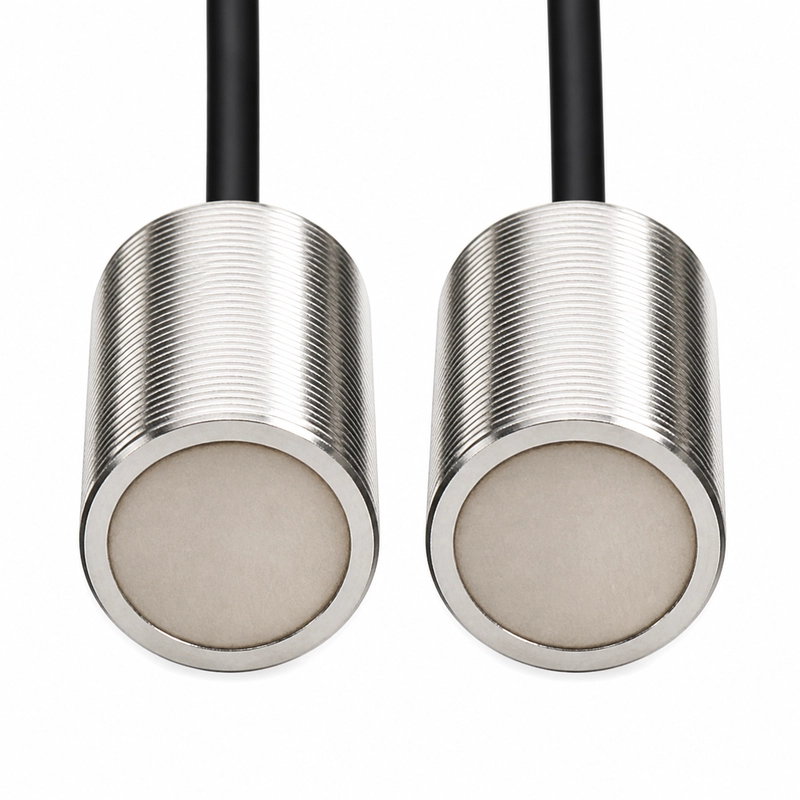

El BBFM-Q200K-B es un transductor ultrasónico para caudalímetros industriales, contadores de gas, medición de velocidad y módulos por tiempo de tránsito. Su frecuencia central es de 200 kHz ±5%.
El alcance de referencia es de 0,10 a 1,5 m. La fuente ofrece dos configuraciones a la misma frecuencia: un haz a media potencia de 6° ±10% con rosca M18 × 1,5 y una versión de 11,8° ±10% cuyo montaje se define en el plano dimensional.
Especificaciones técnicas principales
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q200K-B |
| Frecuencia central | 200 kHz ±5% |
| Alcance recomendado | 0,10 a 1,5 m |
| Impedancia mínima | 900 Ω ±20% |
| Capacitancia | 600 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <450 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤3 kgf o 0,3 MPa |
| Ángulo estándar a media potencia | 6° ±10% a -3 dB |
| Montaje estándar | Rosca M18 × 1,5 |
| Grado de protección | IP68 |
Configuraciones disponibles
| Frecuencia | Ángulo a media potencia | Carcasa | Montaje |
|---|---|---|---|
| 200 kHz ±5% | 6° ±10% a -3 dB | Acero inoxidable | Rosca M18 × 1,5 |
| 200 kHz ±5% | 11,8° ±10% a -3 dB | 304 | Consultar el plano dimensional |
Aplicaciones de medición indicadas
- Caudalímetros industriales de gas
- Contadores de gas
- Medición de velocidad del gas
- Módulos de medición por tiempo de tránsito
Selección e integración electrónica
El haz y el montaje deben elegirse según la trayectoria acústica, el gas, el estado del objetivo y la interfaz disponible. La trayectoria debe mantenerse dentro del alcance de 0,10 a 1,5 m.
La electrónica debe adaptarse a una impedancia mínima de 900 Ω ±20% y una capacitancia de 600 pF ±20% a 1 kHz. La tensión de pico debe ser inferior a 450 Vpp. El funcionamiento debe respetar -40 a +80°C, 3 kgf o 0,3 MPa y la protección IP68.
