Mesure de débit de gaz à 200 kHz avec deux faisceaux disponibles

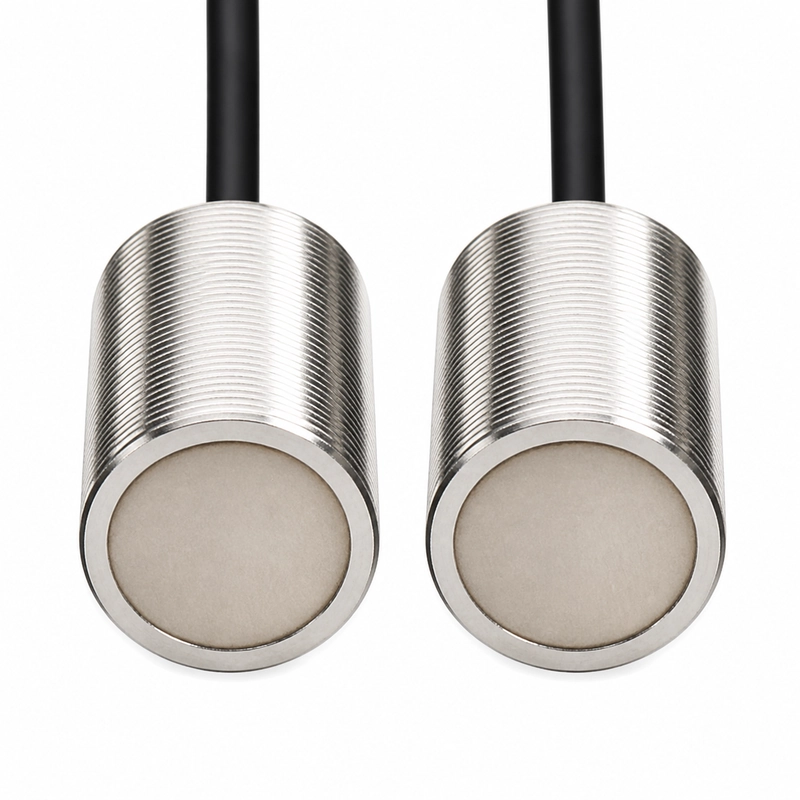

Le BBFM-Q200K-B est un transducteur ultrasonore pour débitmètres industriels, compteurs de gaz, mesure de vitesse et modules à temps de transit. Sa fréquence centrale est de 200 kHz ±5%.
La portée de référence va de 0,10 à 1,5 m. La source propose deux configurations à la même fréquence : un faisceau à mi-puissance de 6° ±10% avec filetage M18 × 1,5, et une version à 11,8° ±10% dont le montage est défini par le plan d’encombrement.
Caractéristiques techniques principales
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q200K-B |
| Fréquence centrale | 200 kHz ±5% |
| Portée recommandée | 0,10 à 1,5 m |
| Impédance minimale | 900 Ω ±20% |
| Capacité | 600 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <450 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤3 kgf ou 0,3 MPa |
| Angle standard à mi-puissance | 6° ±10% à -3 dB |
| Montage standard | Filetage M18 × 1,5 |
| Indice de protection | IP68 |
Configurations disponibles
| Fréquence | Angle à mi-puissance | Boîtier | Montage |
|---|---|---|---|
| 200 kHz ±5% | 6° ±10% à -3 dB | Acier inoxydable | Filetage M18 × 1,5 |
| 200 kHz ±5% | 11,8° ±10% à -3 dB | 304 | Voir le plan d’encombrement |
Applications de comptage indiquées
- Débitmètres de gaz industriels
- Compteurs de gaz
- Mesure de la vitesse des gaz
- Modules de mesure par temps de transit
Sélection et intégration électrique
Le faisceau et le montage sont à choisir selon le trajet acoustique, le gaz, l’état de la cible et l’interface disponible. Le trajet doit rester dans la portée de référence de 0,10 à 1,5 m.
L’électronique doit être adaptée à une impédance minimale de 900 Ω ±20% et à une capacité de 600 pF ±20% à 1 kHz. La tension de crête doit rester inférieure à 450 Vpp. Le fonctionnement doit respecter -40 à +80°C, 3 kgf ou 0,3 MPa et l’indice IP68.
