BBFM-Q1M-D 外贴式超声波流量测量换能器

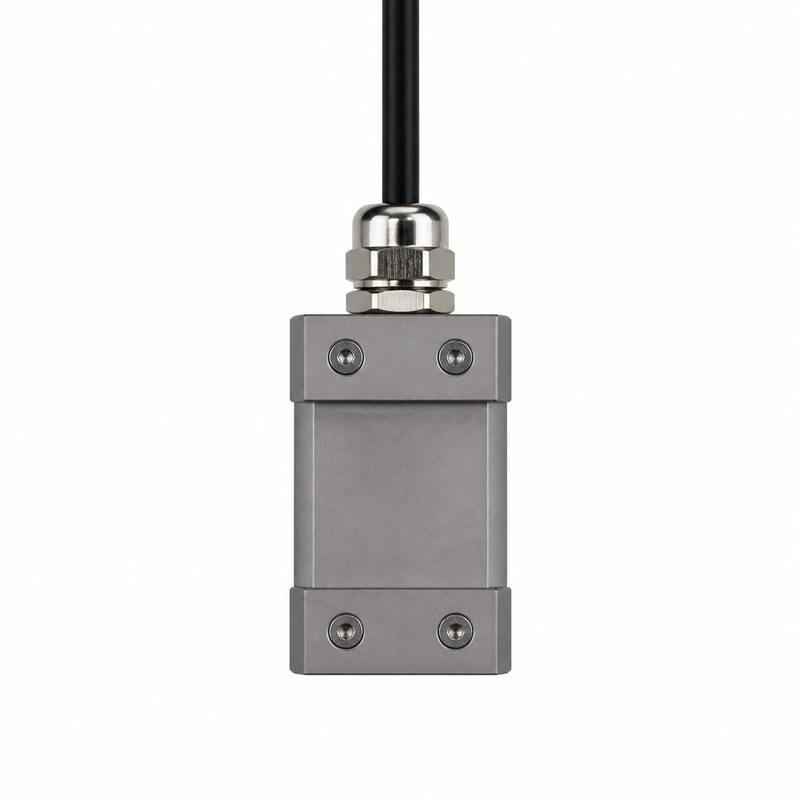

带矩形主体、四颗固定螺钉和顶部线缆的 BBFM-Q1M-D 外贴式超声波流量换能器

无需管道开孔的外贴式流量测量

BBFM-Q1M-D 是一款中心频率为 1 MHz、安装于管道外部的超声波流量测量换能器,适用于外夹式超声波流量计、管网流量监测、临时流量测试以及不便开孔的管道。

电气与工作参数

参数 技术指标
型号 BBFM-Q1M-D
中心频率 1 MHz ±5%
最小阻抗 30 Ω ±20%
电容量 5,000 pF ±20%(1 kHz)
工作电压 峰值电压 <300 Vpp
工作温度 -40~+80℃
防护等级 IP68

可选材质与压力配置

中心频率 外壳材质 工作压力
1 MHz ±5% 304 不锈钢与 PEEK ≤3 kgf 或 0.3 MPa
1,000 kHz ±5% PI 与 ABS ≤10 kgf 或 1 MPa
1 MHz ±5% 304 不锈钢与 PI ≤10 kgf 或 1 MPa

应用领域

  • 外夹式超声波流量计
  • 管网流量监测
  • 临时流量测试
  • 不便开孔的管道

选型与集成

选型时应综合考虑工作介质和温度、所需声程、管道状态、可用安装空间、压力与防护要求以及驱动接收电路。
