Mesure de débit externe sans perçage de la conduite

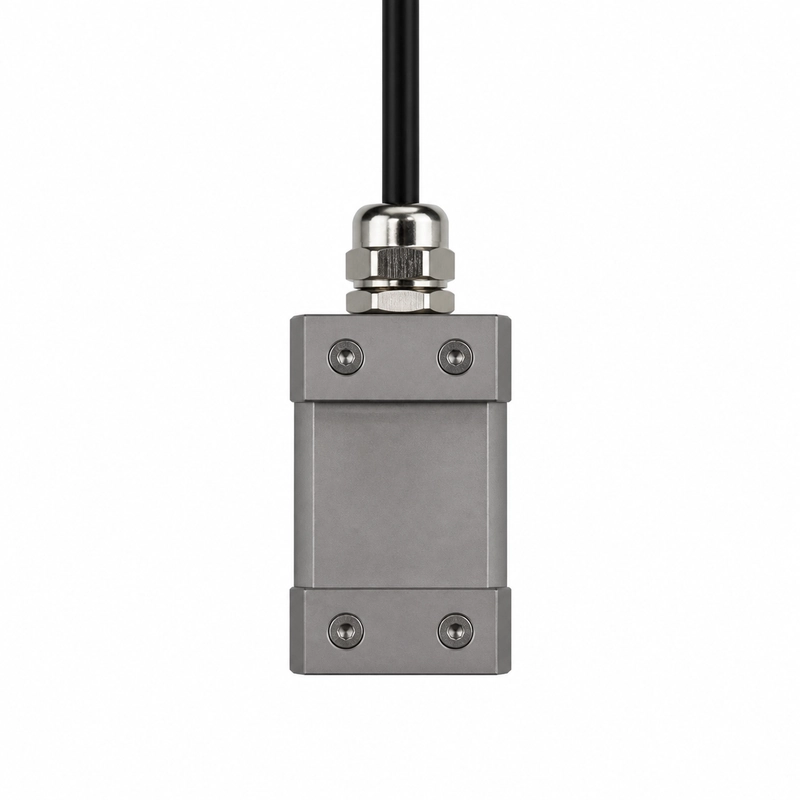

Le BBFM-Q1M-D est un transducteur ultrasonique de débit de 1 MHz conçu pour un montage sur la paroi extérieure d’une conduite. Il convient aux débitmètres ultrasoniques externes, à la surveillance du débit dans les réseaux, aux mesures temporaires et aux conduites qu’il n’est pas souhaitable de percer.
Caractéristiques électriques et de fonctionnement
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q1M-D |
| Fréquence centrale | 1 MHz ±5 % |
| Impédance minimale | 30 Ω ±20 % |
| Capacité | 5 000 pF ±20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête <300 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Indice de protection | IP68 |
Configurations de matériau et de pression disponibles
| Fréquence centrale | Matériau du boîtier | Pression admissible |
|---|---|---|
| 1 MHz ±5 % | Acier inoxydable 304 et PEEK | ≤3 kgf ou 0,3 MPa |
| 1 000 kHz ±5 % | PI et ABS | ≤10 kgf ou 1 MPa |
| 1 MHz ±5 % | Acier inoxydable 304 et PI | ≤10 kgf ou 1 MPa |
Applications
- Débitmètres ultrasoniques externes
- Surveillance du débit dans les réseaux de conduites
- Mesures temporaires de débit
- Conduites qu’il n’est pas souhaitable de percer
Sélection et intégration
La sélection doit tenir compte du fluide et de la température de fonctionnement, du trajet acoustique requis, de l’état de la conduite, de l’espace d’installation disponible, de la pression, du niveau de protection ainsi que de l’électronique d’émission-réception.
