Außenliegende Durchflussmessung ohne Öffnen der Rohrleitung

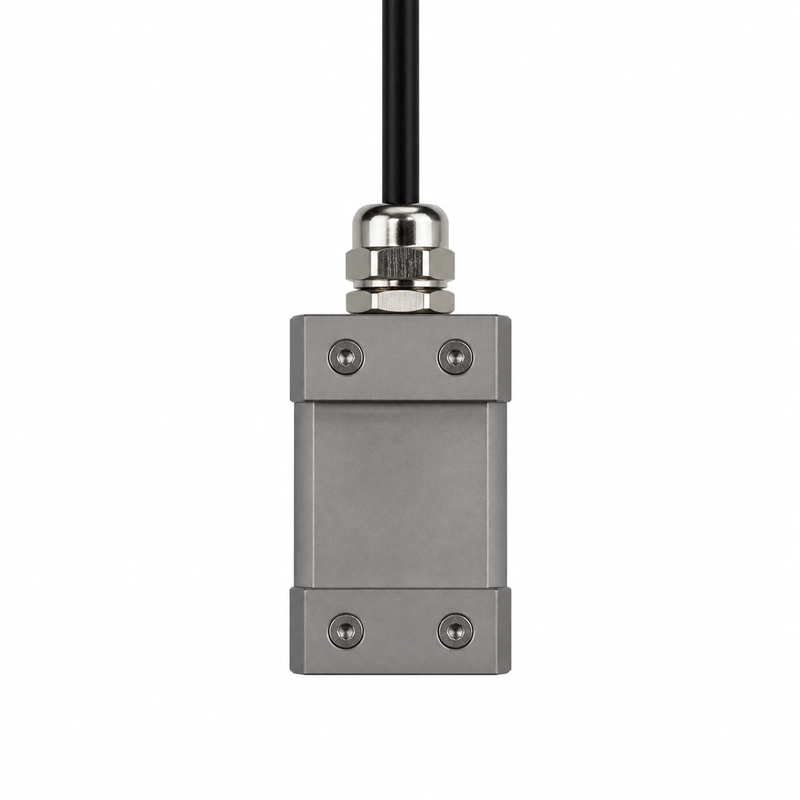

Der BBFM-Q1M-D ist ein 1-MHz-Ultraschall-Durchflusswandler zur Montage an der Außenseite einer Rohrleitung. Er eignet sich für Clamp-on-Ultraschall-Durchflussmesser, die Durchflussüberwachung in Rohrnetzen, temporäre Messungen und Rohrleitungen, bei denen eine Öffnung unerwünscht ist.
Elektrische und betriebliche Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q1M-D |
| Mittenfrequenz | 1 MHz ±5 % |
| Minimale Impedanz | 30 Ω ±20 % |
| Kapazität | 5.000 pF ±20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung <300 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Schutzart | IP68 |
Verfügbare Werkstoff- und Druckausführungen
| Mittenfrequenz | Gehäusewerkstoff | Zulässiger Druck |
|---|---|---|
| 1 MHz ±5 % | Edelstahl 304 und PEEK | ≤3 kgf oder 0,3 MPa |
| 1.000 kHz ±5 % | PI und ABS | ≤10 kgf oder 1 MPa |
| 1 MHz ±5 % | Edelstahl 304 und PI | ≤10 kgf oder 1 MPa |
Anwendungen
- Clamp-on-Ultraschall-Durchflussmesser
- Durchflussüberwachung in Rohrnetzen
- Temporäre Durchflussmessungen
- Rohrleitungen, bei denen eine Öffnung unerwünscht ist
Auswahl und Integration
Bei der Auswahl sind Betriebsmedium und Temperatur, erforderlicher Schallweg, Zustand der Rohrleitung, verfügbarer Einbauraum, Druck- und Schutzanforderungen sowie die Sende- und Empfangselektronik zu berücksichtigen.
