Medición externa de caudal sin perforar la tubería

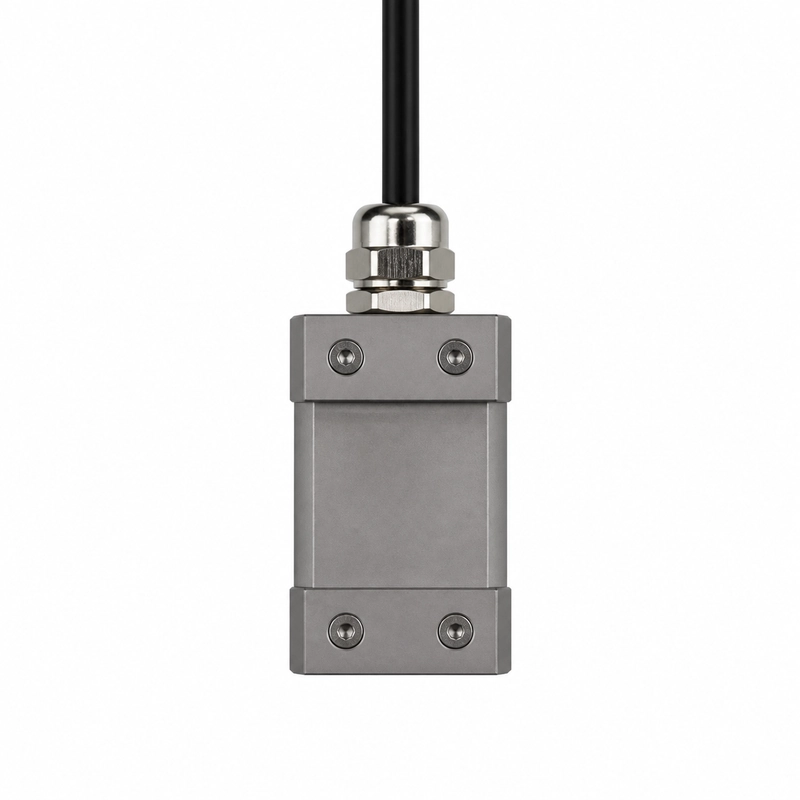

El BBFM-Q1M-D es un transductor ultrasónico de caudal de 1 MHz diseñado para montarse en el exterior de una tubería. Se utiliza en caudalímetros ultrasónicos externos, monitorización de caudal en redes, mediciones temporales y tuberías en las que no resulta conveniente practicar una abertura.
Especificaciones eléctricas y de funcionamiento
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q1M-D |
| Frecuencia central | 1 MHz ±5 % |
| Impedancia mínima | 30 Ω ±20 % |
| Capacitancia | 5.000 pF ±20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <300 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Grado de protección | IP68 |
Configuraciones disponibles de material y presión
| Frecuencia central | Material de la carcasa | Presión admisible |
|---|---|---|
| 1 MHz ±5 % | Acero inoxidable 304 y PEEK | ≤3 kgf o 0,3 MPa |
| 1.000 kHz ±5 % | PI y ABS | ≤10 kgf o 1 MPa |
| 1 MHz ±5 % | Acero inoxidable 304 y PI | ≤10 kgf o 1 MPa |
Aplicaciones
- Caudalímetros ultrasónicos externos
- Monitorización de caudal en redes de tuberías
- Pruebas temporales de caudal
- Tuberías en las que no se desea realizar una abertura
Selección e integración
La selección debe considerar el medio y la temperatura de trabajo, el trayecto acústico requerido, el estado de la tubería, el espacio de instalación disponible, la presión, el grado de protección y la electrónica de emisión y recepción.
