面向液体流量系统的低频接液式测量

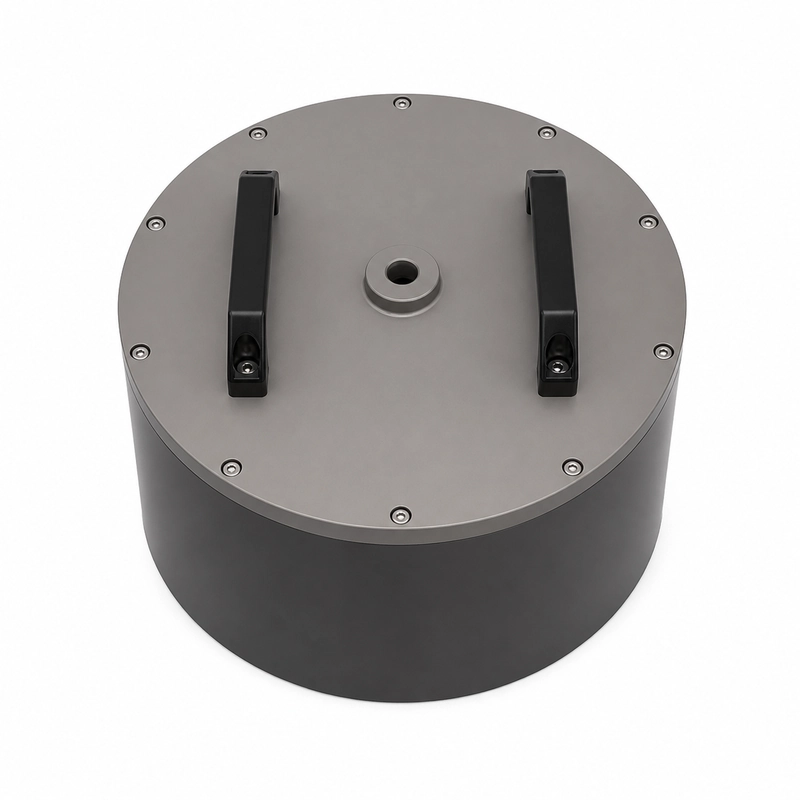

BBFM-Q15K 是一款中心频率为 15 kHz 的接液式超声波流量测量换能器。源资料列出的用途包括工业液体流量计、管道流速测量、水处理流量监测和设备内置流量模块，参考量程为 1500 m。
标准配置在 -3 dB 下的半功率角为 22.8° ±10%。工作参数包括 -40～+80℃、不高于 10 kgf 或 1 MPa 的压力，以及 IP68 防护。
标准配置技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q15K |
| 中心频率 | 15 kHz ±5% |
| 建议量程 | 1500 m |
| 最小阻抗 | 42 Ω ±20% |
| 电容量 | 175 nF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <2000 Vpp |
| 工作温度 | -40～+80℃ |
| 工作压力 | ≤10 kgf 或 1 MPa |
| 波束宽度 | -3 dB 半功率角 22.8° ±10% |
| 外壳材质 | 铝 |
| 安装方式 | 详见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 27.15 kg ±5%（线长 20 cm） |
源资料列出的声场配置
| 中心频率 | 波束/声场 | 工作压力 |
|---|---|---|
| 15 kHz ±5% | 水平无方向 | ≤3 kgf 或 0.3 MPa |
| 15 kHz ±5% | -3 dB 半功率角 129° ±10% | ≤10 kgf 或 1 MPa |
| 15 kHz ±5% | -3 dB 半功率角 22.8° ±10% | ≤10 kgf 或 1 MPa |
系统集成要点
所选声场版本及其压力等级需与液体声路和安装工况匹配。应先明确所需量程、目标结构、安装空间和接口尺寸，再依据产品结构图核对具体安装方式。
驱动接收电路需适配 42 Ω ±20% 的最小阻抗、1 kHz 下 175 nF ±20% 的电容量，并将峰值电压控制在 2000 Vpp 以下。标称重量 27.15 kg ±5% 对应 20 cm 线缆配置。
