Niederfrequente benetzte Messung in Flüssigkeitssystemen

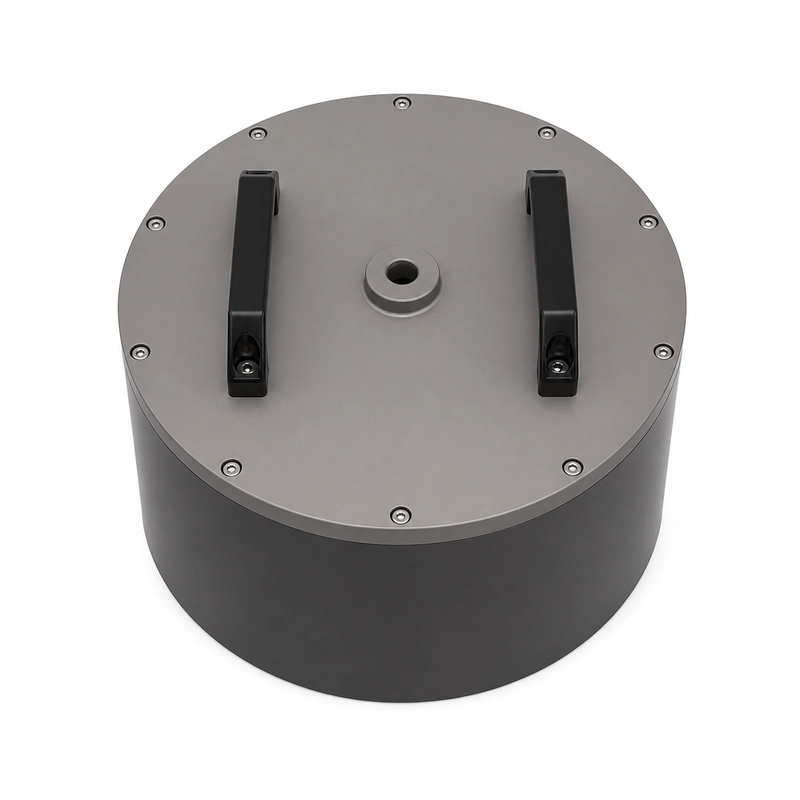

Der BBFM-Q15K ist ein benetzter 15-kHz-Ultraschall-Durchflusswandler. Die dokumentierten Anwendungen umfassen industrielle Flüssigkeitsdurchflussmesser, die Geschwindigkeitsmessung in Rohrleitungen, die Durchflussüberwachung in der Wasseraufbereitung und integrierte Messmodule. Der angegebene Referenzbereich beträgt 1500 m.
Die Standardausführung besitzt einen Halbwertswinkel von 22,8° ±10% bei -3 dB. Die Betriebsdaten umfassen -40 bis +80°C, einen maximalen Druck von 10 kgf oder 1 MPa und Schutzart IP68.
Daten der Standardausführung
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q15K |
| Mittenfrequenz | 15 kHz ±5% |
| Empfohlener Bereich | 1500 m |
| Minimale Impedanz | 42 Ω ±20% |
| Kapazität | 175 nF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <2000 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Schallkeulenbreite | Halbwertswinkel 22,8° ±10% bei -3 dB |
| Gehäusewerkstoff | Aluminium |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 27,15 kg ±5% mit 20 cm Kabel |
Dokumentierte Schallfeldausführungen
| Mittenfrequenz | Schallfeld | Zulässiger Druck |
|---|---|---|
| 15 kHz ±5% | Horizontal omnidirektional | Höchstens 3 kgf oder 0,3 MPa |
| 15 kHz ±5% | Halbwertswinkel 129° ±10% bei -3 dB | Höchstens 10 kgf oder 1 MPa |
| 15 kHz ±5% | Halbwertswinkel 22,8° ±10% bei -3 dB | Höchstens 10 kgf oder 1 MPa |
Hinweise zur Systemintegration
Die gewählte Schallfeldausführung und ihre Druckstufe müssen zum Flüssigkeitsschallweg und zur Einbausituation passen. Messbereich, Zielgeometrie, Einbauraum und Schnittstellenmaße sind festzulegen, bevor die genaue Montage anhand der Maßzeichnung geprüft wird.
Die Sende- und Empfangselektronik muss eine minimale Impedanz von 42 Ω ±20%, eine Kapazität von 175 nF ±20% bei 1 kHz und eine Spitzenspannung unter 2000 Vpp berücksichtigen. Das Gewicht von 27,15 kg ±5% gilt für die Ausführung mit 20 cm Kabel.
