Medición húmeda de baja frecuencia en sistemas de líquidos

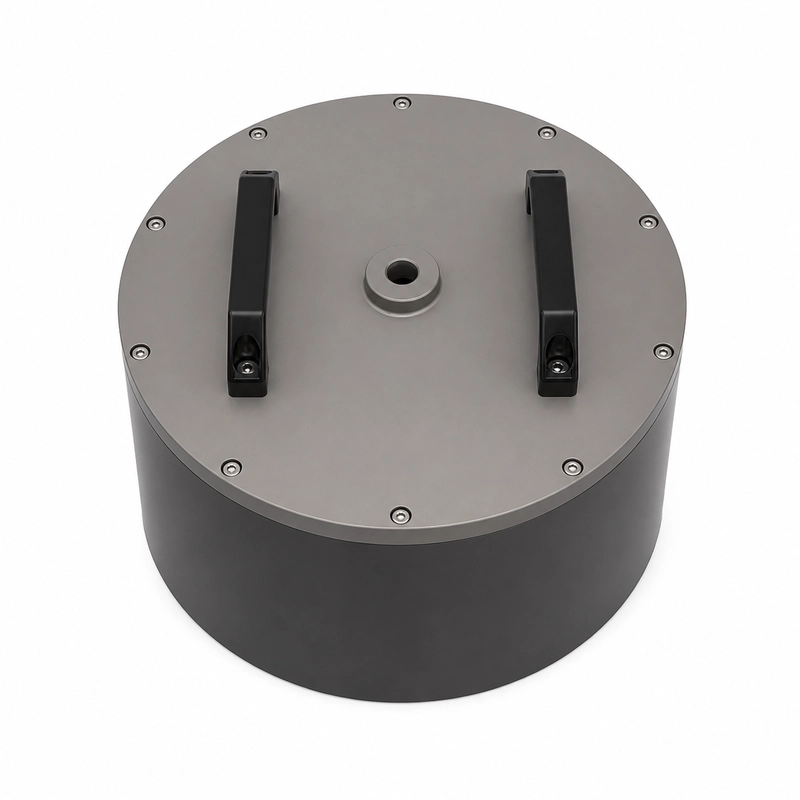

El BBFM-Q15K es un transductor ultrasónico húmedo de caudal de 15 kHz. Los usos documentados incluyen caudalímetros industriales de líquidos, medición de velocidad en tuberías, control de caudal en tratamiento de agua y módulos de medición integrados. El alcance de referencia indicado es de 1500 m.
La configuración estándar presenta un ángulo de media potencia de 22,8° ±10% a -3 dB. Las condiciones de trabajo incluyen de -40 a +80°C, una presión máxima de 10 kgf o 1 MPa y un grado IP68.
Especificaciones de la configuración estándar
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q15K |
| Frecuencia central | 15 kHz ±5% |
| Alcance recomendado | 1500 m |
| Impedancia mínima | 42 Ω ±20% |
| Capacitancia | 175 nF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <2000 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | 10 kgf o 1 MPa como máximo |
| Ancho de haz | Ángulo de media potencia de 22,8° ±10% a -3 dB |
| Material de la carcasa | Aluminio |
| Montaje | Consultar el plano dimensional |
| Grado de protección | IP68 |
| Peso | 27,15 kg ±5% con un cable de 20 cm |
Configuraciones de campo acústico documentadas
| Frecuencia central | Campo acústico | Presión admisible |
|---|---|---|
| 15 kHz ±5% | Omnidireccional horizontal | 3 kgf o 0,3 MPa como máximo |
| 15 kHz ±5% | Ángulo de media potencia de 129° ±10% a -3 dB | 10 kgf o 1 MPa como máximo |
| 15 kHz ±5% | Ángulo de media potencia de 22,8° ±10% a -3 dB | 10 kgf o 1 MPa como máximo |
Aspectos de integración del sistema
La versión de campo acústico y su presión admisible deben corresponder al recorrido en el líquido y al montaje. El alcance, la geometría del objetivo, el espacio disponible y las dimensiones de interfaz deben definirse antes de comprobar el montaje en el plano dimensional.
La electrónica de emisión y recepción debe admitir una impedancia mínima de 42 Ω ±20%, una capacitancia de 175 nF ±20% a 1 kHz y una tensión de pico inferior a 2000 Vpp. El peso de 27,15 kg ±5% corresponde a la versión con cable de 20 cm.
