Mesure immergée basse fréquence pour les circuits liquides

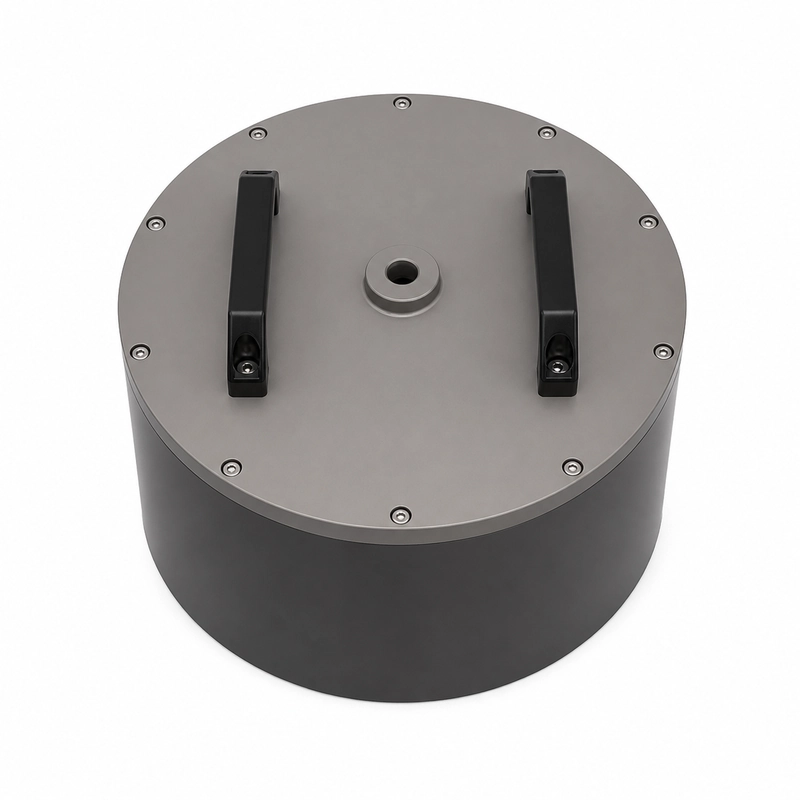

Le BBFM-Q15K est un transducteur ultrasonore immergé de débit à 15 kHz. Les applications documentées comprennent les débitmètres industriels pour liquides, la mesure de vitesse en conduite, le suivi des débits en traitement de l’eau et les modules de mesure intégrés. La plage de référence indiquée est de 1500 m.
La configuration standard présente un angle à mi-puissance de 22,8° ±10% à -3 dB. Les conditions de service comprennent -40 à +80°C, une pression maximale de 10 kgf ou 1 MPa et un indice IP68.
Caractéristiques de la configuration standard
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q15K |
| Fréquence centrale | 15 kHz ±5% |
| Plage recommandée | 1500 m |
| Impédance minimale | 42 Ω ±20% |
| Capacité | 175 nF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <2000 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Largeur du faisceau | Angle à mi-puissance de 22,8° ±10% à -3 dB |
| Matériau du boîtier | Aluminium |
| Montage | Se reporter au plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 27,15 kg ±5% avec un câble de 20 cm |
Configurations de champ acoustique documentées
| Fréquence centrale | Champ acoustique | Pression admissible |
|---|---|---|
| 15 kHz ±5% | Omnidirectionnel horizontalement | 3 kgf ou 0,3 MPa au maximum |
| 15 kHz ±5% | Angle à mi-puissance de 129° ±10% à -3 dB | 10 kgf ou 1 MPa au maximum |
| 15 kHz ±5% | Angle à mi-puissance de 22,8° ±10% à -3 dB | 10 kgf ou 1 MPa au maximum |
Points à traiter pour l’intégration
La version de champ acoustique et sa pression admissible doivent correspondre au trajet dans le liquide et au montage prévu. La portée, la géométrie de la cible, l’espace disponible et les cotes d’interface sont à définir avant de vérifier le montage sur le plan d’encombrement.
L’électronique d’émission-réception doit prendre en charge une impédance minimale de 42 Ω ±20%, une capacité de 175 nF ±20% à 1 kHz et une tension de crête inférieure à 2000 Vpp. La masse de 27,15 kg ±5% correspond à la version avec câble de 20 cm.
