用于承压气体测量的 150 kHz 换能器

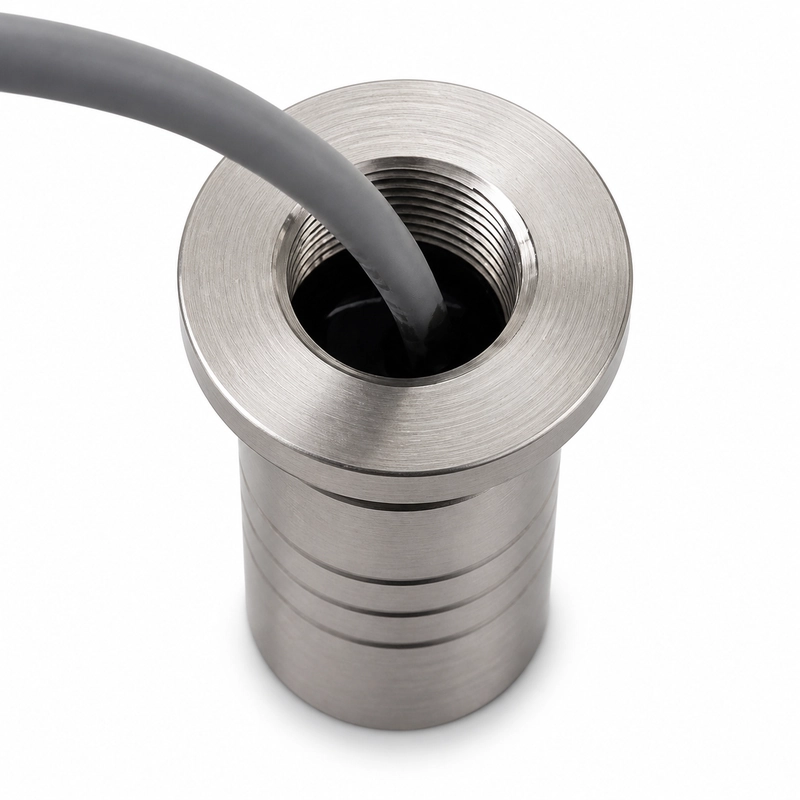

BBFM-Q150K 是一款气体流量测量超声波换能器，用于工业气体流量计、燃气表、气体流速测量及时差法气体测量模块，规定中心频率为 150 kHz ±5%。
该型号压力上限为 30 公斤或 3 MPa，工作温度范围为 -40～+80℃，防护等级为 IP68。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBFM-Q150K |
| 中心频率 | 150 kHz ±5% |
| 最小阻抗 | 500 Ω ±20% |
| 电容量 | 900 pF ±20%（1 kHz） |
| 工作电压 | 峰值电压 <800 Vpp |
| 工作温度 | -40～+80℃ |
| 压力 | ≤30 公斤或 3 MPa |
| 半功率波束角 | 12° ±10%（-3 dB） |
| 外壳材质 | 304 不锈钢和钛合金 |
| 防护等级 | IP68 |
规定的气体流量应用
- 工业气体流量计
- 燃气表
- 气体流速测量
- 时差法气体测量模块
声学与电气特性
该型号在 -3 dB 条件下的半功率波束角为 12° ±10%。
驱动与接收电路需匹配 500 Ω ±20% 的最小阻抗以及 1 kHz 下 900 pF ±20% 的电容量，施加的峰值电压必须低于 800 Vpp。
