Transductor de 150 kHz para medir gas a presión

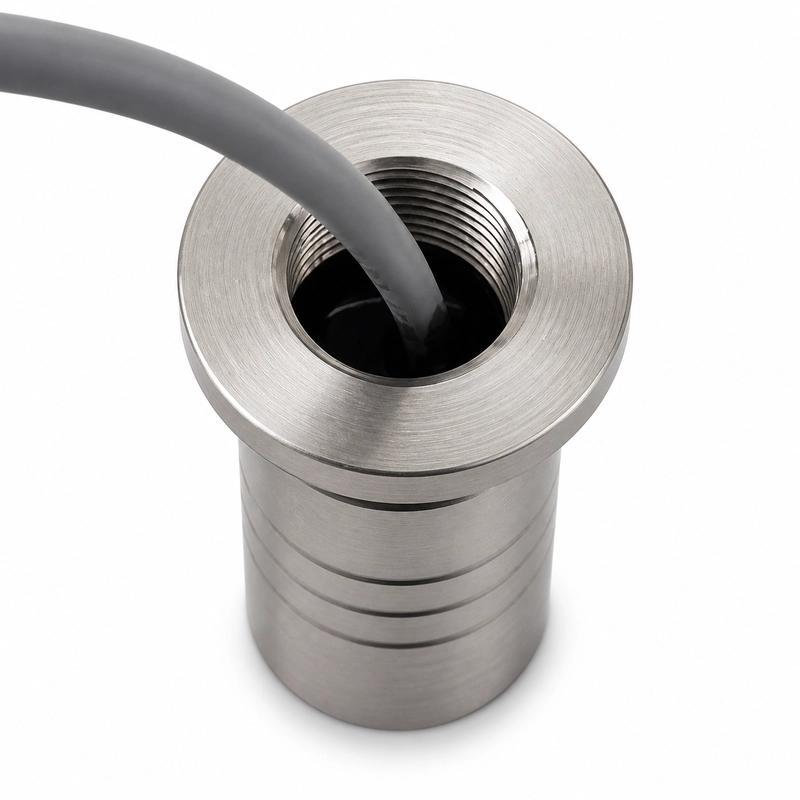

El BBFM-Q150K es un transductor ultrasónico para caudalímetros industriales, contadores de gas, medición de velocidad y módulos por tiempo de tránsito. Su frecuencia central está especificada en 150 kHz ±5%.
La presión admisible alcanza 30 kgf o 3 MPa. El intervalo de funcionamiento es de -40 a +80°C y el producto cuenta con un grado de protección IP68.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | BBFM-Q150K |
| Frecuencia central | 150 kHz ±5% |
| Impedancia mínima | 500 Ω ±20% |
| Capacitancia | 900 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico <800 Vpp |
| Temperatura de funcionamiento | -40 a +80°C |
| Presión admisible | ≤30 kgf o 3 MPa |
| Ángulo del haz a media potencia | 12° ±10% a -3 dB |
| Materiales de la carcasa | Acero inoxidable 304 y aleación de titanio |
| Grado de protección | IP68 |
Aplicaciones de caudal de gas indicadas
- Caudalímetros industriales de gas
- Contadores de gas
- Medición de velocidad del gas
- Módulos de medición por tiempo de tránsito
Características acústicas y eléctricas
El ángulo del haz a media potencia es de 12° ±10% a -3 dB.
La electrónica de emisión y recepción debe adaptarse a una impedancia mínima de 500 Ω ±20% y una capacitancia de 900 pF ±20% a 1 kHz. La tensión de pico aplicada debe permanecer por debajo de 800 Vpp.
