150-kHz-Wandler zur Messung von Gas unter Druck

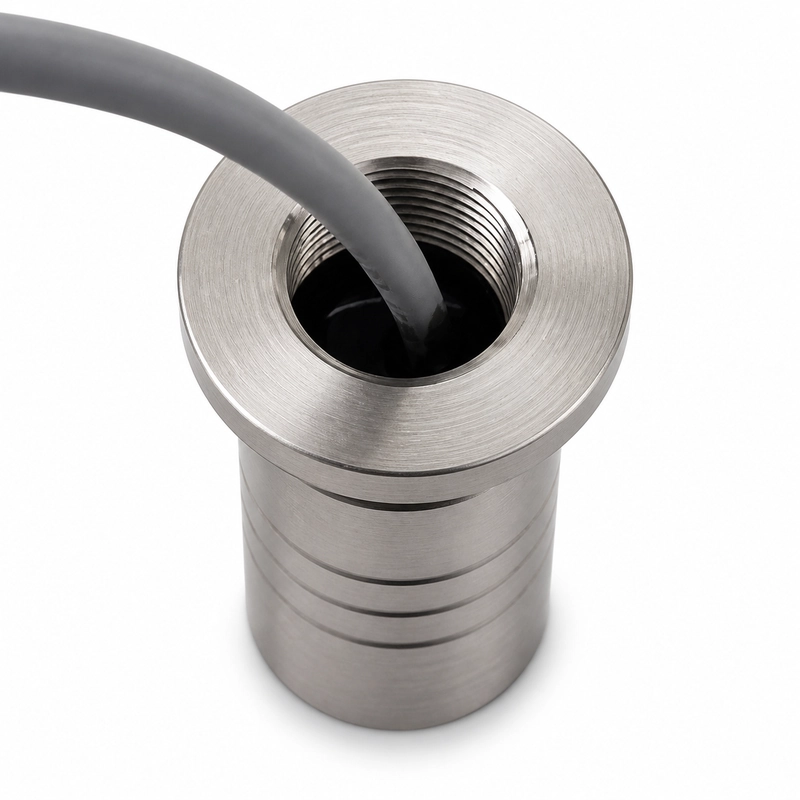

Der BBFM-Q150K ist ein Ultraschallwandler für industrielle Gasdurchflussmesser, Gaszähler, Geschwindigkeitsmessungen und Laufzeitmessmodule. Die Mittenfrequenz ist mit 150 kHz ±5% spezifiziert.
Die zulässige Druckgrenze beträgt 30 kgf beziehungsweise 3 MPa. Der Betriebstemperaturbereich reicht von -40 bis +80°C; das Produkt besitzt die Schutzart IP68.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBFM-Q150K |
| Mittenfrequenz | 150 kHz ±5% |
| Minimale Impedanz | 500 Ω ±20% |
| Kapazität | 900 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung <800 Vpp |
| Betriebstemperatur | -40 bis +80°C |
| Druckfestigkeit | ≤30 kgf oder 3 MPa |
| Halbwertsbreite des Schallkegels | 12° ±10% bei -3 dB |
| Gehäusewerkstoffe | Edelstahl 304 und Titanlegierung |
| Schutzart | IP68 |
Angegebene Anwendungen in der Gasdurchflussmessung
- Industrielle Gasdurchflussmesser
- Gaszähler
- Messung der Gasgeschwindigkeit
- Laufzeitmodule für Gasmessungen
Akustische und elektrische Eigenschaften
Die Halbwertsbreite des Schallkegels beträgt 12° ±10% bei -3 dB.
Die Sende- und Empfangselektronik ist auf eine minimale Impedanz von 500 Ω ±20% und eine Kapazität von 900 pF ±20% bei 1 kHz abzustimmen. Die angelegte Spitzenspannung muss unter 800 Vpp bleiben.
