Transducteur de 150 kHz pour la mesure de gaz sous pression

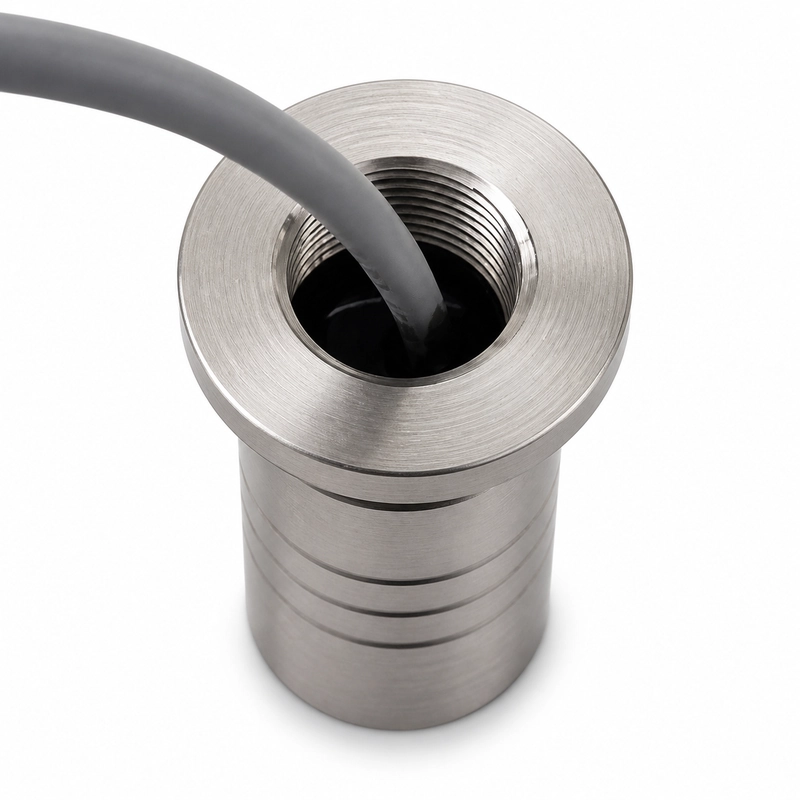

Le BBFM-Q150K est un transducteur ultrasonore pour débitmètres industriels, compteurs de gaz, mesure de vitesse et modules à temps de transit. Sa fréquence centrale est spécifiée à 150 kHz ±5%.
La pression admissible atteint 30 kgf ou 3 MPa. La plage de fonctionnement va de -40 à +80°C et l’indice de protection du produit est IP68.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBFM-Q150K |
| Fréquence centrale | 150 kHz ±5% |
| Impédance minimale | 500 Ω ±20% |
| Capacité | 900 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête <800 Vpp |
| Température de fonctionnement | -40 à +80°C |
| Pression admissible | ≤30 kgf ou 3 MPa |
| Angle du faisceau à mi-puissance | 12° ±10% à -3 dB |
| Matériaux du boîtier | Acier inoxydable 304 et alliage de titane |
| Indice de protection | IP68 |
Applications de débit de gaz indiquées
- Débitmètres de gaz industriels
- Compteurs de gaz
- Mesure de la vitesse des gaz
- Modules de mesure par temps de transit
Caractéristiques acoustiques et électriques
L’angle du faisceau à mi-puissance est de 12° ±10% à -3 dB.
L’électronique d’émission et de réception doit être adaptée à l’impédance minimale de 500 Ω ±20% et à la capacité de 900 pF ±20% à 1 kHz. La tension de crête appliquée doit rester inférieure à 800 Vpp.
