适合短距离自动化的 0.3-3 m 区间

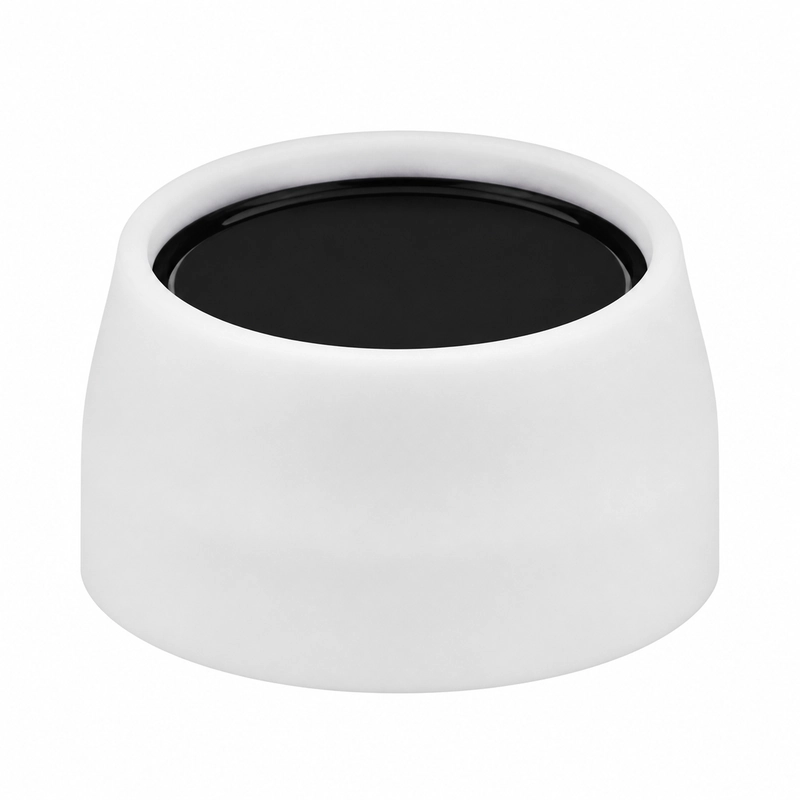

BBDM-73KR3M 是中心频率为 73 kHz 的空气超声波测距换能器，参考量程为 0.3-3 m，适用于自动化接近检测、短距离定位、计数与目标检测，以及紧凑型液位测量。
规定的 -3 dB 半功率角为 11° +/-10%。布置换能器时，应把量程和波束宽度结合考虑，并核对周围机械结构、导向件、容器或邻近表面。
已确认产品参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-73KR3M |
| 中心频率 | 73 kHz +/-5% |
| 参考量程 | 0.3-3 m |
| 最小阻抗 | 500 ohm +/-20% |
| 电容量 | 700 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力等级 | 不超过 3 kgf 或 0.3 MPa |
| 波束宽度 | -3 dB 半功率角：11° +/-10% |
| 安装方式 | 参见产品结构图 |
| 防护等级 | IP68 |
| 重量 | 68 g +/-5%（线长 20 cm） |
针对运动目标与离散目标规划声场
用于接近检测或计数设备时，应在整个通过路径上验证最小目标，而不是只测试一个固定位置。目标尺寸、表面纹理和入射角都会影响回波，导轨、防护件及邻近物体也可能在 11° 声场内产生非目标反射。
用于短距离定位时，目标完整运动范围应保持在 0.3 m 近端与 3 m 上限之间。用于紧凑型液位测量时，则需要按同一声学几何关系检查容器开口和内部配件。
明确电气与安装接口
前端电路应按 500 ohm 最小阻抗和 1 kHz 下 700 pF 电容量设计，峰值激励必须低于 1,500 Vpp。标注重量包含 20 cm 线缆；若选用其他线缆或连接方案，应针对具体配置确认。
工作条件必须保持在 -40 至 +80 摄氏度范围内，压力不超过 3 kgf 或 0.3 MPa。换能器防护等级为 IP68。
选型所需输入
- 检测距离和目标行程
- 目标尺寸、表面纹理与朝向
- 安装空间和接口尺寸
- 工作介质、温度和压力
- 驱动与接收电路
- 线缆长度和连接方式
