0,3 bis 3 m für automatisierte Kurzstreckenaufgaben

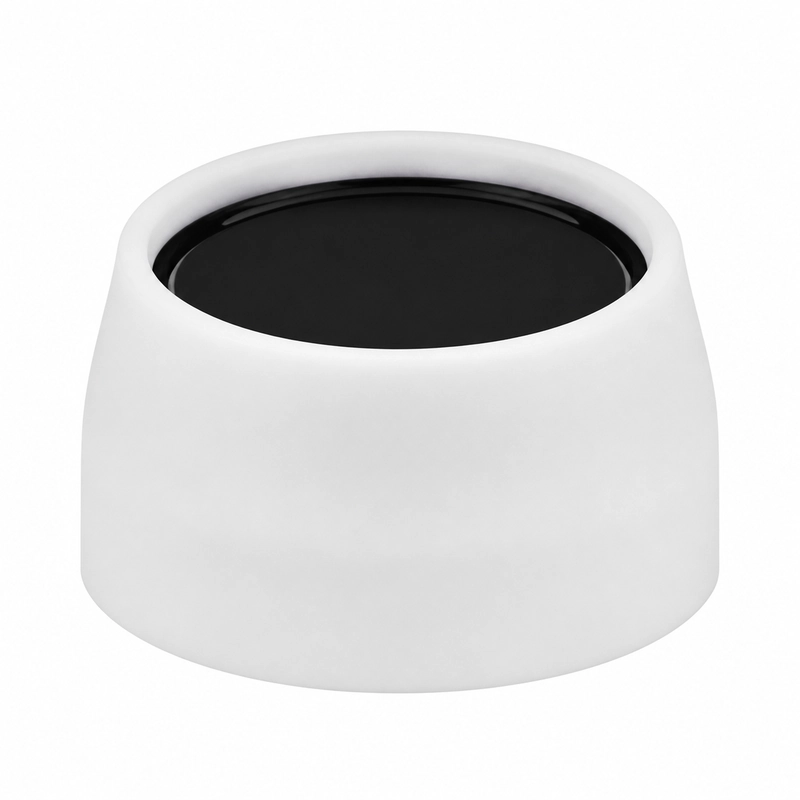

Der BBDM-73KR3M ist ein luftgekoppelter 73-kHz-Ultraschallwandler mit einem Referenzbereich von 0,3 bis 3 m. Er ist für automatisierte Näherungserkennung, Kurzstreckenpositionierung, Zähl- und Zielerfassung sowie kompakte Füllstandsmessung vorgesehen.
Der -3-dB-Halbwertswinkel beträgt 11° +/-10 %. Reichweite und Schallkeulenbreite sind gemeinsam gegenüber Maschinenstrukturen, Führungen, Behältern und benachbarten Flächen zu bewerten.
Bestätigte Produktdaten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-73KR3M |
| Mittenfrequenz | 73 kHz +/-5 % |
| Referenzbereich | 0,3-3 m |
| Minimale Impedanz | 500 Ohm +/-20 % |
| Kapazität | 700 pF +/-20 % bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 1.500 Vpp |
| Betriebstemperatur | -40 bis +80 Grad C |
| Zulässiger Druck | Bis 3 kgf oder 0,3 MPa |
| Schallkeulenbreite | -3-dB-Halbwertswinkel: 11° +/-10 % |
| Montage | Siehe Maßzeichnung des Produkts |
| Schutzart | IP68 |
| Gewicht | 68 g +/-5 % mit 20 cm Kabel |
Bewegte und einzelne Ziele einplanen
In Näherungs- oder Zähleinrichtungen ist das kleinste Ziel über seinen gesamten Weg und nicht nur an einem festen Punkt zu prüfen. Größe, Oberflächenstruktur und Einfallswinkel beeinflussen das Echo; Führungen, Schutzteile und benachbarte Objekte können ebenfalls Reflexionen innerhalb des 11°-Feldes erzeugen.
Bei Kurzstreckenpositionierung muss die gesamte Bewegung zwischen der Nahgrenze von 0,3 m und der oberen Referenzentfernung von 3 m bleiben. Für kompakte Füllstandsmessung sind Behälteröffnung und Einbauten anhand derselben Schallgeometrie zu untersuchen.
Elektrische Schnittstelle und Einbau festlegen
Die Eingangsschaltung muss auf die minimale Impedanz von 500 Ohm und die Kapazität von 700 pF bei 1 kHz abgestimmt sein. Die Spitzenspannung muss unter 1.500 Vpp bleiben. Das angegebene Gewicht umfasst ein 20 cm langes Kabel; eine andere Länge oder Anschlussart ist für die gewählte Ausführung zu bestätigen.
Die Betriebsbedingungen müssen zwischen -40 und +80 Grad C sowie unter 3 kgf oder 0,3 MPa bleiben. Die Schutzart ist IP68.
Benötigte Angaben für die Auswahl
- Erfassungsentfernung und Zielweg
- Zielgröße, Oberflächenstruktur und Ausrichtung
- Einbauraum und Schnittstellenmaße
- Betriebsmedium, Temperatur und Druck
- Sende- und Empfangselektronik
- Kabellänge und Anschlussart
