Une plage de 0,3 à 3 m pour l’automatisation à courte portée

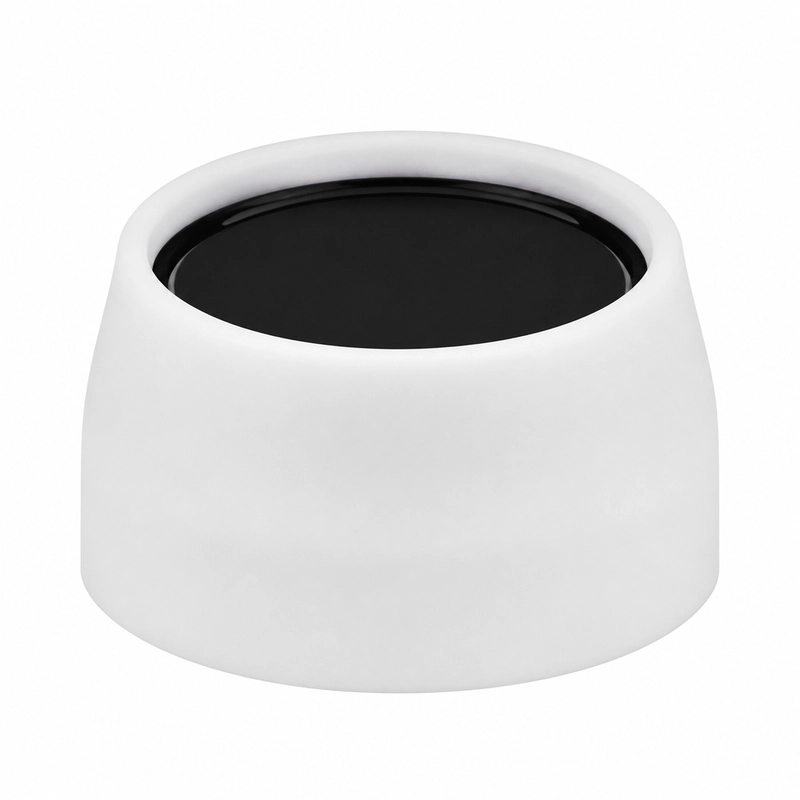

Le BBDM-73KR3M est un transducteur ultrasonore aérien de 73 kHz avec une portée de référence de 0,3 à 3 m. Il est destiné à la détection de proximité automatisée, au positionnement à courte distance, au comptage et à la détection de cibles, ainsi qu’à la mesure de niveau compacte.
L’angle à mi-puissance à -3 dB est de 11° +/-10 %. La portée et la largeur du faisceau sont à considérer ensemble par rapport aux structures de machine, guides, récipients et surfaces voisines.
Données produit confirmées
| Paramètre | Spécification |
|---|---|
| Modèle | BBDM-73KR3M |
| Fréquence centrale | 73 kHz +/-5 % |
| Portée de référence | 0,3-3 m |
| Impédance minimale | 500 ohms +/-20 % |
| Capacité | 700 pF +/-20 % à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 1 500 Vpp |
| Température de fonctionnement | -40 à +80 degrés C |
| Pression admissible | 3 kgf ou 0,3 MPa au maximum |
| Largeur de faisceau | Angle à mi-puissance à -3 dB : 11° +/-10 % |
| Montage | Se reporter au plan dimensionnel du produit |
| Indice de protection | IP68 |
| Masse | 68 g +/-5 % avec un câble de 20 cm |
Prévoir les cibles mobiles et discrètes
Dans un équipement de proximité ou de comptage, la plus petite cible doit être contrôlée sur tout son passage et pas uniquement en un point fixe. Ses dimensions, sa texture et son angle d’incidence influencent l’écho ; rails, protections et objets voisins peuvent aussi produire des réflexions dans le champ de 11°.
En positionnement à courte portée, la course complète doit rester entre la limite proche de 0,3 m et la distance supérieure de 3 m. Pour une mesure de niveau compacte, l’ouverture et les éléments internes du récipient sont à examiner selon la même géométrie acoustique.
Définir l’interface électrique et le montage
Le circuit frontal doit être adapté à l’impédance minimale de 500 ohms et à la capacité de 700 pF à 1 kHz. La tension de crête doit rester inférieure à 1 500 Vpp. La masse indiquée comprend un câble de 20 cm ; une autre longueur ou un autre raccordement doit être confirmé pour la configuration retenue.
Les conditions doivent rester comprises entre -40 et +80 degrés C et sous 3 kgf ou 0,3 MPa. L’indice de protection est IP68.
Informations nécessaires à la sélection
- Distance de détection et course de la cible
- Dimensions, texture et orientation de la cible
- Encombrement de montage et dimensions d’interface
- Milieu de fonctionnement, température et pression
- Électronique d’émission et de réception
- Longueur de câble et mode de raccordement
