Intervalo de 0,3 a 3 m para automatización de corto alcance

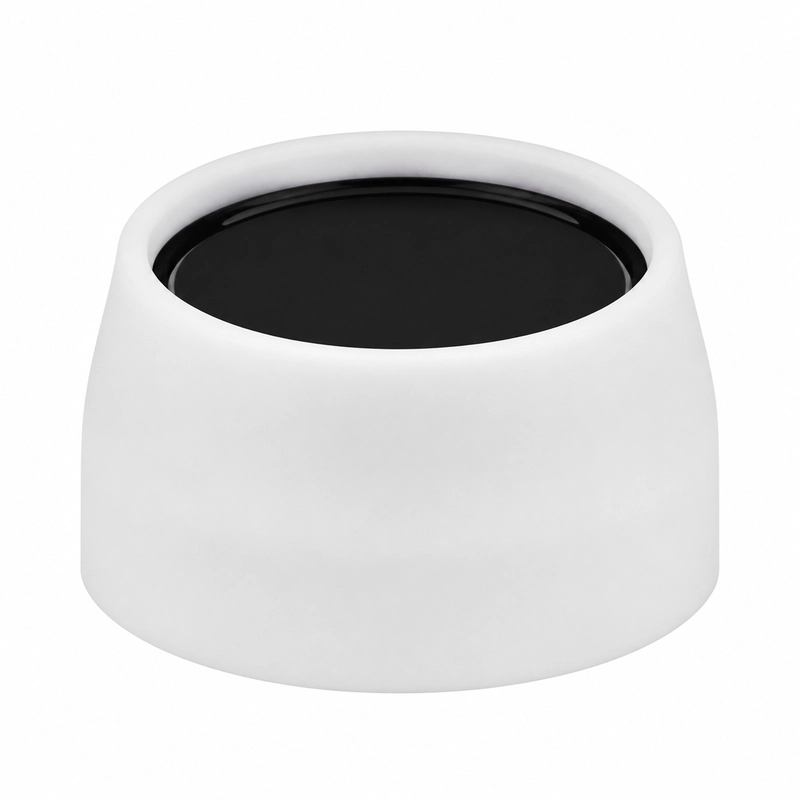

El BBDM-73KR3M es un transductor ultrasónico aéreo de 73 kHz con un alcance de referencia de 0,3 a 3 m. Está destinado a detección de proximidad automatizada, posicionamiento a corta distancia, conteo y detección de objetivos, y medición de nivel compacta.
El ángulo de media potencia a -3 dB es de 11° +/-10 %. El alcance y el ancho de haz deben valorarse conjuntamente frente a estructuras de máquinas, guías, recipientes y superficies cercanas.
Datos de producto confirmados
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-73KR3M |
| Frecuencia central | 73 kHz +/-5 % |
| Alcance de referencia | 0,3-3 m |
| Impedancia mínima | 500 ohmios +/-20 % |
| Capacitancia | 700 pF +/-20 % a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 1 500 Vpp |
| Temperatura de funcionamiento | -40 a +80 grados C |
| Presión admisible | Hasta 3 kgf o 0,3 MPa |
| Ancho de haz | Ángulo de media potencia a -3 dB: 11° +/-10 % |
| Montaje | Consultar el plano dimensional del producto |
| Grado de protección | IP68 |
| Peso | 68 g +/-5 % con cable de 20 cm |
Planificar objetivos móviles y discretos
En equipos de proximidad o conteo, el objetivo más pequeño debe comprobarse durante todo su recorrido y no solo en un punto fijo. Su tamaño, textura y ángulo de incidencia afectan al eco; las guías, protecciones y objetos próximos también pueden producir reflexiones dentro del campo de 11°.
En posicionamiento de corto alcance, todo el movimiento debe permanecer entre el límite próximo de 0,3 m y la distancia superior de 3 m. Para medición de nivel compacta, la abertura y los elementos internos del recipiente deben revisarse con la misma geometría acústica.
Definir la interfaz eléctrica y la instalación
El circuito frontal debe adaptarse a la impedancia mínima de 500 ohmios y a la capacitancia de 700 pF a 1 kHz. La tensión de pico debe mantenerse por debajo de 1 500 Vpp. El peso especificado incluye un cable de 20 cm; otra longitud o conexión debe confirmarse para la configuración seleccionada.
Las condiciones deben mantenerse entre -40 y +80 grados C y por debajo de 3 kgf o 0,3 MPa. El grado de protección es IP68.
Datos necesarios para la selección
- Distancia de detección y recorrido del objetivo
- Tamaño, textura y orientación del objetivo
- Espacio de montaje y dimensiones de interfaz
- Medio de trabajo, temperatura y presión
- Electrónica de emisión y recepción
- Longitud del cable y método de conexión
