BBDM-5MR1M 外贴式油箱液位检测换能器

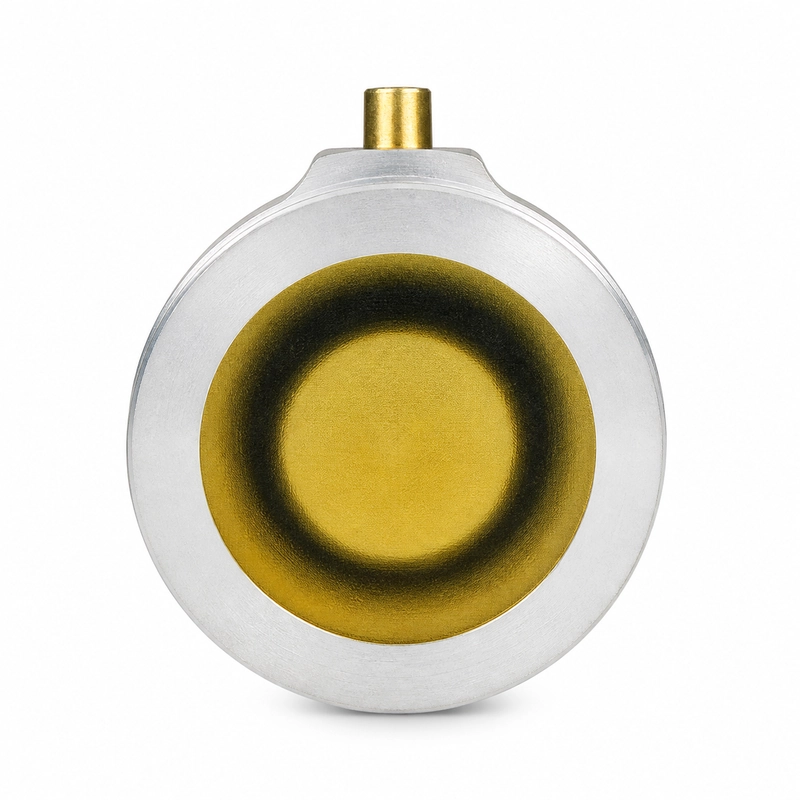

BBDM-5MR1M 外贴式油箱液位检测换能器圆形正面结构

面向储罐外贴式液位检测

BBDM-5MR1M 是一款中心频率为 5 MHz 的外贴式油箱液位检测换能器,参考量程为 0.01~1 m,-3 dB 半功率角为 0.8°。

其应用包括油箱油位检测、密闭储罐液位、车辆与机械油箱,以及腐蚀性液体隔壁检测,适合用于从储罐外部对内部液体进行检测的设备方案。

主要技术参数

参数 技术指标
型号 BBDM-5MR1M
中心频率 5 MHz ±5%
建议量程 0.01~1 m
最小阻抗 15 Ω ±20%
电容量 3,400 pF ±20%(1 kHz)
工作电压 峰值电压低于 60 Vpp
工作温度 -40~+80℃
压力 不高于 10 kgf 或 1 MPa
-3 dB 半功率角 0.8°
外壳材质 2A12
安装方式 详见产品结构图
防护等级 IP68
重量 240 g ±5%
线长 5 m + 1 m

应用范围

  • 油箱油位检测
  • 密闭储罐液位
  • 车辆与机械油箱
  • 腐蚀性液体隔壁检测

集成前需明确的信息

选型时应明确工作介质与温度范围、测量距离或声程、目标尺寸与表面状态、安装空间与接口尺寸,以及工作压力和防护要求。还需结合设备确定驱动接收电路、线缆布置和连接方式。
