Außenliegende Füllstandserkennung an Tanks

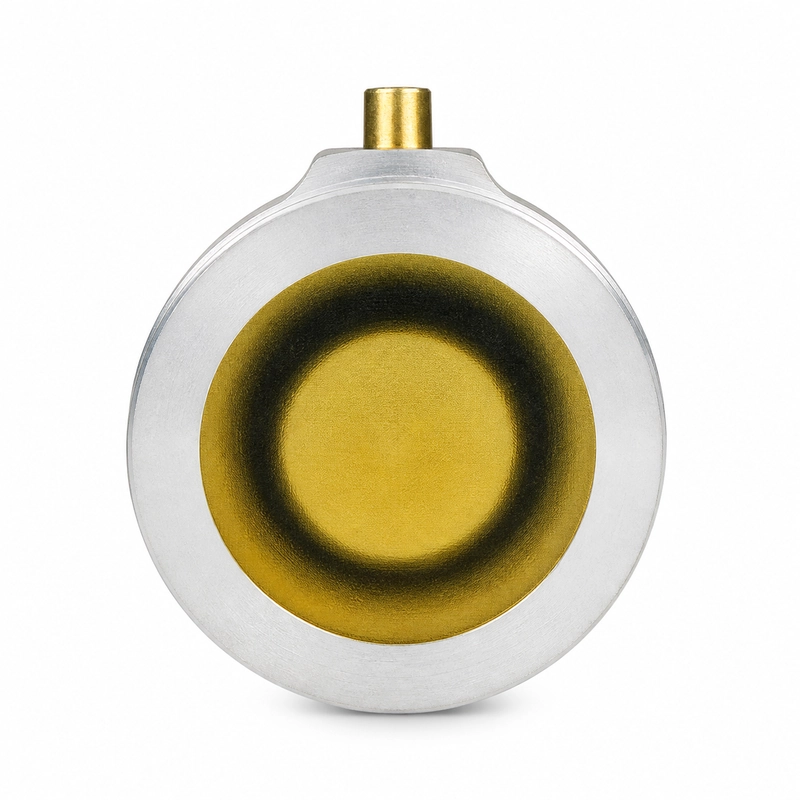

Der BBDM-5MR1M ist ein 5-MHz-Ultraschallwandler zur Füllstandserkennung von der Außenseite eines Tanks. Der dokumentierte Referenzbereich beträgt 0,01 bis 1 m; der Halbwertswinkel liegt bei 0,8° und -3 dB.
Als Anwendungen sind die Füllstandserkennung in Kraftstoff- und Öltanks, die Überwachung geschlossener Behälter, Tanks in Fahrzeugen und Maschinen sowie die Erfassung korrosiver Flüssigkeiten durch die Behälterwand angegeben.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | BBDM-5MR1M |
| Mittenfrequenz | 5 MHz ±5% |
| Empfohlener Bereich | 0,01 bis 1 m |
| Minimale Impedanz | 15 Ohm ±20% |
| Kapazität | 3.400 pF ±20% bei 1 kHz |
| Betriebsspannung | Spitzenspannung unter 60 Vpp |
| Betriebstemperatur | -40 bis +80 °C |
| Zulässiger Druck | Höchstens 10 kgf oder 1 MPa |
| Halbwertswinkel bei -3 dB | 0,8° |
| Gehäusewerkstoff | 2A12 |
| Montage | Siehe Maßzeichnung |
| Schutzart | IP68 |
| Gewicht | 240 g ±5% |
| Kabellänge | 5 m + 1 m |
Vorgesehene Anwendungen
- Füllstandserkennung in Kraftstoff- und Öltanks
- Füllstandsüberwachung geschlossener Behälter
- Tanks in Fahrzeugen und Maschinen
- Erfassung korrosiver Flüssigkeiten durch die Behälterwand
Angaben für Auswahl und Integration
Für die Auswahl sind Betriebsmedium und Temperaturbereich, Messentfernung oder Schallstrecke, Größe und Oberflächenzustand des Ziels, Einbauraum und Schnittstellenmaße festzulegen. Zusätzlich müssen Betriebsdruck, Schutzanforderungen, Sende- und Empfangselektronik, Kabelführung und Anschlussart bestimmt werden.
