Detección externa del nivel de líquido en depósitos

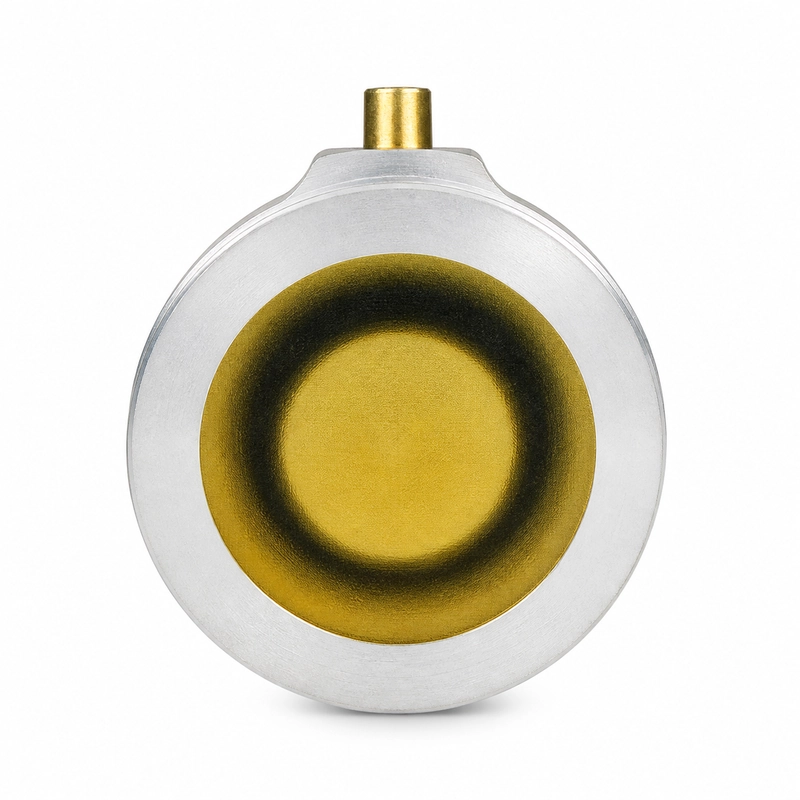

El BBDM-5MR1M es un transductor ultrasónico de 5 MHz para detectar el nivel desde el exterior de un depósito. Tiene un alcance de referencia de 0,01 a 1 m y un ángulo de semipotencia de 0,8° a -3 dB.
Sus usos especificados comprenden la detección de nivel en depósitos de combustible y aceite, la vigilancia de depósitos cerrados, los depósitos de vehículos y maquinaria, y la detección de líquidos corrosivos a través de la pared.
Datos técnicos
| Parámetro | Especificación |
|---|---|
| Modelo | BBDM-5MR1M |
| Frecuencia central | 5 MHz ±5% |
| Alcance recomendado | 0,01 a 1 m |
| Impedancia mínima | 15 Ω ±20% |
| Capacitancia | 3.400 pF ±20% a 1 kHz |
| Tensión de funcionamiento | Tensión de pico inferior a 60 Vpp |
| Temperatura de funcionamiento | -40 a +80 °C |
| Presión admisible | 10 kgf o 1 MPa como máximo |
| Ángulo de semipotencia a -3 dB | 0,8° |
| Material de la carcasa | 2A12 |
| Montaje | Véase el plano de dimensiones |
| Grado de protección | IP68 |
| Peso | 240 g ±5% |
| Longitud del cable | 5 m + 1 m |
Aplicaciones indicadas
- Detección de nivel en depósitos de combustible y aceite
- Vigilancia del nivel en depósitos cerrados
- Depósitos de vehículos y maquinaria
- Detección de líquidos corrosivos a través de la pared
Información necesaria para la integración
Para seleccionar la configuración se deben definir el medio y la temperatura de trabajo, la distancia de medida o el trayecto acústico, el tamaño y el estado superficial del objetivo, el espacio de montaje y las dimensiones de la interfaz. También se deben especificar la presión, la protección requerida, la electrónica de emisión y recepción, la disposición del cable y el método de conexión.
