Détection externe du niveau de liquide en cuve

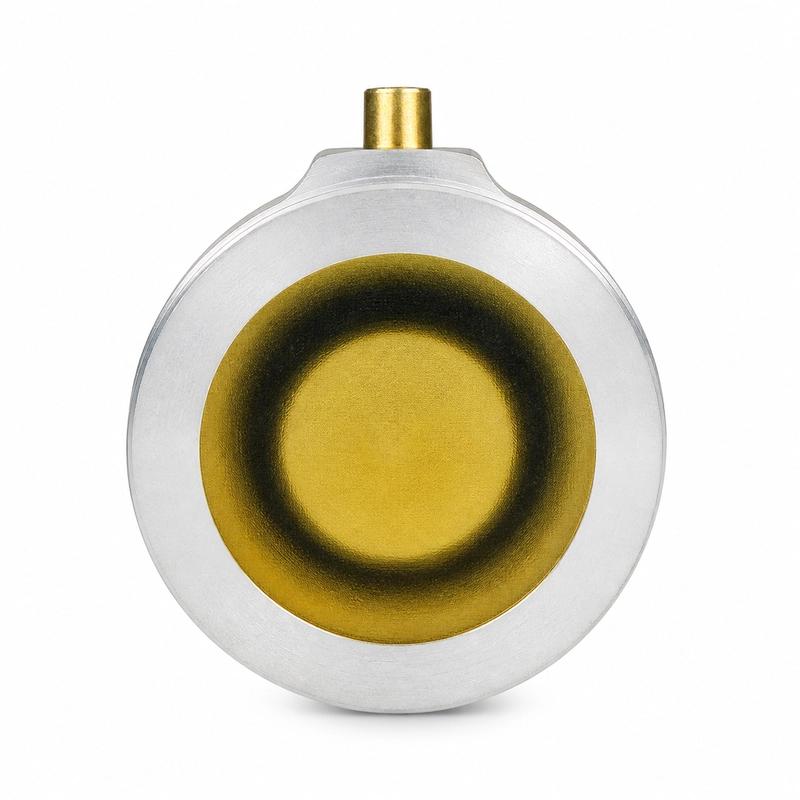

Le BBDM-5MR1M est un transducteur ultrasonique à 5 MHz destiné à la détection du niveau depuis l’extérieur d’une cuve. Sa portée de référence s’étend de 0,01 à 1 m et son angle à mi-puissance est de 0,8° à -3 dB.
Le modèle couvre la détection du niveau dans les réservoirs de carburant et d’huile, la surveillance des cuves fermées, les réservoirs de véhicules ou de machines et la détection de liquides corrosifs à travers la paroi.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Modèle | BBDM-5MR1M |
| Fréquence centrale | 5 MHz ±5% |
| Portée recommandée | 0,01 à 1 m |
| Impédance minimale | 15 Ω ±20% |
| Capacité | 3 400 pF ±20% à 1 kHz |
| Tension de fonctionnement | Tension de crête inférieure à 60 Vpp |
| Température de fonctionnement | -40 à +80 °C |
| Pression admissible | 10 kgf ou 1 MPa au maximum |
| Angle à mi-puissance à -3 dB | 0,8° |
| Matériau du boîtier | 2A12 |
| Montage | Voir le plan d’encombrement |
| Indice de protection | IP68 |
| Masse | 240 g ±5% |
| Longueur de câble | 5 m + 1 m |
Applications indiquées
- Détection du niveau dans les réservoirs de carburant et d’huile
- Surveillance du niveau des cuves fermées
- Réservoirs de véhicules et de machines
- Détection de liquides corrosifs à travers la paroi
Paramètres à préciser pour l’intégration
La sélection doit prendre en compte le milieu de fonctionnement et sa température, la distance de mesure ou le trajet acoustique, les dimensions et l’état de surface de la cible, l’espace de montage et les dimensions d’interface. La pression, le niveau de protection, l’électronique d’émission et de réception, l’agencement du câble et le mode de raccordement doivent également être définis.
