覆盖 0.45-12 m 的中距离测量

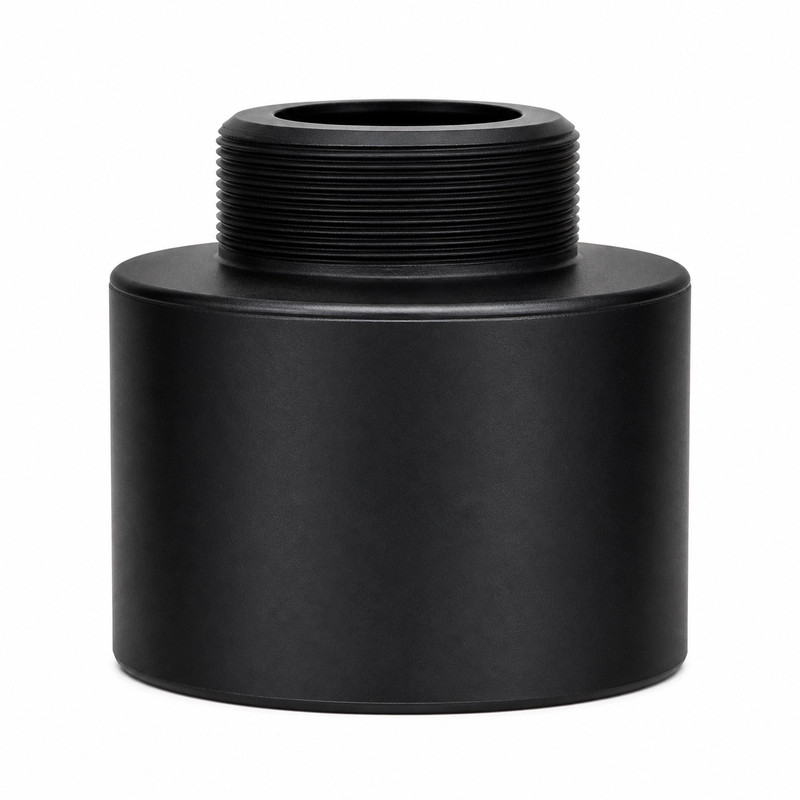

BBDM-35KR12M 是中心频率为 35 kHz 的空气超声波换能器，参考量程为 0.45-12 m。该测距范围面向储罐和容器液位测量、工业设备测距，以及车辆与机械防撞等中距离应用。
源资料还列出了安防和区域监控用途。目标表面、安装结构、声程和配套电路会影响参考量程内的实际测量表现。
主要技术参数
| 参数 | 技术指标 |
|---|---|
| 型号 | BBDM-35KR12M |
| 中心频率 | 35 kHz +/-5% |
| 参考量程 | 0.45-12 m |
| 最小阻抗 | 180 ohm +/-20% |
| 电容量 | 4,500 pF +/-20%（1 kHz） |
| 工作电压 | 峰值电压低于 1,500 Vpp |
| 工作温度 | -40 至 +80 摄氏度 |
| 压力等级 | 不超过 10 kgf 或 1 MPa |
| 波束宽度 | -3 dB 半功率角：10.4° +/-10% |
| 防护等级 | IP68 |
| 重量 | 410 g +/-5%（线长 5 cm） |
按 10.4° 半功率角规划测量通道
该型号的 -3 dB 半功率角为 10.4° +/-10%。在 0.45-12 m 的完整测量路径上，需要结合这一波束宽度评估容器壁、内部构件、防护件或邻近机械结构是否可能进入声场。目标尺寸、表面状态和朝向也会影响超声回波。
用于机械测距或防撞时，最近目标位置及其运动范围应处于计划的测量几何范围内。
匹配驱动电路与工作环境
驱动和接收电路应适配 180 ohm 的最小阻抗以及 1 kHz 下 4,500 pF 的电容量，驱动峰值电压必须低于 1,500 Vpp。工作介质、实际压力和温度还应分别满足 1 MPa 压力上限、-40 至 +80 摄氏度范围及 IP68 防护要求。
